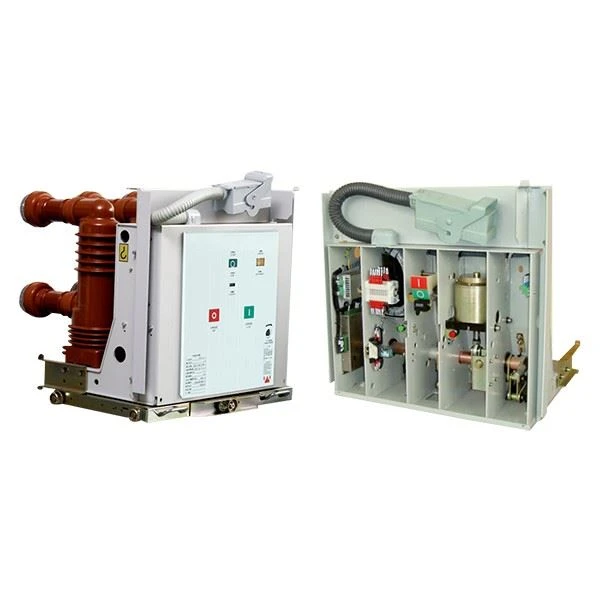

VS1 24kv Întrerupător de circuit în vid pentru interior RMU

VS1 24kv Întrerupător de circuit în vid pentru interior RMU

Întrerupătorul de circuit în vid de înaltă tensiune pentru interior, modelul VS1 12/24kV este un tip de aparat de comutație de înaltă tensiune holistic și complet etanșat, are dimensiuni compacte și volum mic. VCB se aplică sistemului de alimentare cu tensiune nominală 7,2 ~ 12 kV, trifazat și AC 50/60Hz. Este aplicabil în ocazii cu operațiuni frecvente, acționând pentru a proteja și controla liniile și aparatele electrice. Produsul este conform cu IEC62271-100, GB1984, JB3855 și DL1403 și trece testul de tip.

Trimite anchetă

Descriere

Întrerupător de circuit în vid RMU de interior VS1 24kv

Întrerupătorul de circuit de vid încorporat cu stâlp încorporat de înaltă tensiune, seria VS1, este aplicat pentru tensiune înaltă interioară de tensiune nominală de 12 kV și 24 kV, trifazat AC 50 Hz. Este folosit pentru controlul și protecția stației de transformare, firma mină și aplicat frecvent pentru a opera ocazie.. Aparatul de comutare este în conformitate cu standardele IEC62271-100, IEC61439(idt GB/T 11022), GB 1984, DIN VDE 0670 si asa mai departe.

Caracteristici principale

1. Este convenabil pentru reglare datorită întrerupătorului de vid adopta designul camerei de arc este situat în partea de sus, mecanismul de operare este situat în jos; 2. Adoptă structura combinației de aer și material izolator compozit organic; 3. Mecanism simplu de acționare cu arc, 10000 de timpi de funcționare; 4. Performanță netedă și bună de autoblocare datorită mecanismului de propulsie cu șurub.

Caracteristici structurale:

Tensiunea poate ajunge la 12kV și 24kV, curentul 4000A, iar ruperea poate ajunge la 20KA/25KA/31.5KA/40kA

Dimensiunea potrivită a dulapului:
Latime dulap 500/550/650/800/1000mm
Model VCB: Potrivit pentru mărcile ABB/Siemens, Schneider etc. de întrerupătoare de circuit în vid VCB

Cerințe de mediu

Altitudinea nu trebuie să depășească 1000 m;

B. temperatura mediului, temperatura maximă plus 40 de grade, temperatura maximă de 15 grade (permiteți doar stocarea - 30 grade);

C. Umiditatea mediului: umiditatea relativă medie zilnică este de 95 la sută, iar umiditatea relativă medie lunară este mai mică de 90 la sută, acuitatea medie zilnică a presiunii vaporilor saturați a fost de 2,2 * 10 ^ 3 mpa

Acuitățile medii zilnice ale presiunii vaporilor saturați au fost de 1,8 * 10 ^ 3 mpa

D. Fără incendiu, fără îmbrăcăminte periculoasă, fără contaminare gravă, fără substanțe chimice Fuji și fără scuturare violentă.

Dacă există condiții speciale de utilizare, vă rugăm să informați producătorul în momentul comenzii.

Principalii parametri tehnici:

NU	Articol	Unități	parametri tehnici
1	Tensiune nominală	KV	12
2	Tensiune nominală de rezistență la frecvența de alimentare de scurtă durată		42/48(Interfaza, masa/fractura)
3	Tensiune nominală de rezistență la impulsul fulgerului		42/48(Interfaza, masa/fractura)
4	Frecvența nominală	Hz	50
5	Curent nominal	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Curent nominal de rupere de scurtcircuit	KA	20/25	31.5	40
7	Tensiune nominală de rezistență de scurtă durată	KA	20/25	31.5	40
8	Durata nominală a scurtcircuitului	S	4
9	Curent nominal de vârf de rezistență	KA	50/63	80	100
10	Curent nominal de scurtcircuit de închidere	KA	50/63	80	100
11	Tensiunea de rezistență a frecvenței de alimentare a circuitului secundar (1 min.)		2000
12	Curent nominal de rupere a grupului de condensatori unic / spate în spate	A	630/400(40kA:800/400)
13	Curent nominal de închidere a bateriei de condensatoare		12,5 (frecvența nu este mai mare decât)
14	Durata de viata mecanica	KA	20000
15	Timpi de întrerupere a curentului nominal (durată de viață electrică)	KA	20000
16	Timpi nominali de întrerupere a curentului de scurtcircuit	ori	50(40KA Mai mic sau egal cu 30)
17	Contactele dinamice și statice permit uzura cumulată a grosimii	mm	3
18	Timp de stocare a energiei	s	Mai mic sau egal cu 10
19	Distanța de deschidere a contactului	mm	11±1
20	Deplasare excesivă	mm	3.5±0.5
21	Ora de respingere a închiderii contactului	Domnișoară	Mai mic sau egal cu 2(40KA Mai mic sau egal cu 3)
22	Perioada de fracțiune/închisă în trei faze	Domnișoară	Mai mic sau egal cu 2
23	Viteza medie de deschidere (contactele sunt separate cu -8mm)	m/s	1.2±0.2
24	Rezistența buclei conductoare principale	m/s	0.6±0.2
25	Rezistența buclei conductoare principale	μΩ	Mai mic sau egal cu 50(630A) Mai mic sau egal cu 45(1250A) Mai mic sau egal cu 40 (1600,2000A) Mai mic sau egal cu 35 (2500A sau mai mult)
26	Secvență de operare nominală		0-0.3s-Co-180s-Co

vacuum-circuit-breaker

VS1 Indoor high voltage vacuum circuit breaker (2)

VS1 Indoor high voltage vacuum circuit breaker

(2)

CERTIFICAT

CQC

ATELIER

EXPOZIŢIE

PREZENTAREA GENERALĂ A COMPANIEI

FAQ

Q5 : Este disponibil OEM/ODM?

A: Da, este! Produsele noastre pot fi personalizate. Avem echipe de proiectare și ingineri, putem personaliza produsele în funcție de desenul sau cerințele clienților.

Q6 : Sunteți producător sau companie comercială?
R: Suntem o fabrică, ca producător 100% profesionist cu 20 de ani de experiență în producție, am putea produce produse conform cerințelor clienților și am putea, de asemenea, controla calitatea produselor 100%.

Q7 : Pretul poate fi negociat?

A: Da, pretul este negociabil. Poate fi schimbat în funcție de cantitatea sau pachetul dvs

Q8 :Ce zici de inspecție?

R: Avem întregul sistem de inspecție, de la materia primă până la produsele finale, include testul de creștere a temperaturii, testul de tip conductor de test de pulverizare cu sare, testul de viață mecanic.

Q9 :Care sunt termenii de plată?

A: T.T, Paypal, Western Union,Alibaba de asigurare a comerțuluiiar L/C este acceptabil. 30% T/T în avans,70 la sutăsold înainte de expediere.
