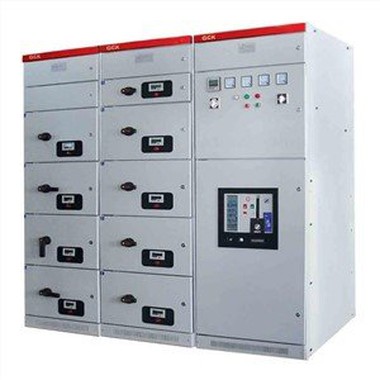

Cabinet de distribuție a energiei electrice MNS

1, Prezentare generală a produsului

MNS Aparataj de joasă tensiune retractabil este fabrica mea în funcție de cererea pieței și de dezvoltarea unei noi generații de aparate de comutație de joasă tensiune, standarde tehnice de produs în conformitate cu IEC439 „Aparatură de joasă tensiune și echipamente de control”; GB72} 1 Cerere standard „Aparatură de joasă tensiune și echipamente de control”:
MNS Aparatură retractabilă de joasă tensiune pentru centrale electrice, substații, petrochimie, metalurgie laminare, textile și alte întreprinderi industriale și rezidențiale / regiune. Clădiri înalte și alte locuri, ca AC 50 ~ 60Hz, tensiune de lucru nominală de conversie a puterii de 660V și sub sistemul de alimentare al echipamentelor de distribuție a energiei, în scopuri de distribuție și control.

2, condiții normale de utilizare

2.1 Temperatura aerului ambiental nu este mai mare de plus 40 de grade, nu mai mică de -5 grade, iar temperatura medie pe 24 de ore nu este mai mare de plus 35 de grade.
2.2 Condiții atmosferice: purificator de aer, umiditatea relativă la cea mai mare temperatură de zece 4O grade nu mai mult de 50 la sută, la o temperatură mai scăzută permite o umiditate relativă mai mare, de exemplu zece 20 grade până la 90 la sută, dar ar trebui să ia în considerare schimbările de temperatură poate produce ocazional condens moderat ..
2.3 altitudinea nu depășește 2000rn,
2.4 Mijloacele sunt adaptate la următoarele temperaturi de transport și depozitare în casă: - intervalul de la 25 de grade până la 55 de grade într-un timp scurt (mai puțin de 24 de ore) până la plus 70 de grade, în aceste dispozitive nu trebuie să sufere temperaturi extreme la orice deteriorare ireversibilă, dar în condiții normale ar trebui să poată funcționa corect.
2.5 Dacă condițiile de mai sus nu sunt îndeplinite, utilizatorul și producătorul vor fi rezolvate prin consultare.
2.6 Când acest dispozitiv este utilizat în proiecte de construcție a centralelor nucleare sau petroliere offshore. Ar trebui să semneze un acord de tehnologie.

3, Structura

Unitatea de bază a structurii de asamblare a dulapului de masă de grup, toate piesele structurale au fost dulap galvanizat, fixat la dulapul de bază interconectat prin șuruburi de blocare autofiletante sau șuruburi hexagonale 8,8, apoi programul trebuie să se schimbe, cu ușa corespunzătoare, placa de etanșare , partiții, suporturi de montare și bare colectoare, unități funcționale și alte părți, asamblate într-un sistem complet, dimensiunea pieselor aparatului, dimensiunea compartimentului pentru modulul de implementare (unitatea de modul E=25mm . de mai jos)

3. centru de distribuție a energiei (denumit în continuare PC)

3.1.1 Dulapul PC este împărțit în patru compartimente:
În spatele dulapului; compartiment autobuz orizontal;
Compartimentul unității funcționale din fața blatului sau dulapului din față stânga;
Compartiment pentru cabluri: în fața părții inferioare a dulapului frontal sau a dulapului în dreapta;
Comandă înapoi la compartimentul rece: în fața părții superioare a dulapului;
Măsuri separate;
Compartimentul barelor colectoare orizontale și compartimentul unității funcționale, compartimentul pentru cabluri între placa sandwich cu un despărțitor din melamină fenolic sau din oțel:
Compartimentul dintre circuitul de control și compartimentul unității funcționale cu carcasă turnată din plastic din spumă poliuretanică ignifugă separată:
Compartimentul unității funcționale între stânga și dreapta colțului camerei colțului cablurilor cu puncte de oțel

3.1.2 instalat numai în cadrul întreruptorului gigant. Se poate realiza manual în afara cabinetului în stare închisă. Divizia și a cerut să inspecteze starea întreruptorului și relația pozițională dintre mecanismul de acționare și ușă, a determinat că întrerupătorul este în poziția de testare sau în poziția de lucru.
3.1.3 proiectarea între circuitul principal și circuitul auxiliar într-o structură separată, iar alte instrumente, lumini și butoane unități de circuit auxiliar sunt montate pe o placă de plastic, o placă din spate cu spumă poliuretanică ignifugă din carcasă de plastic și separată de circuitul principal .
