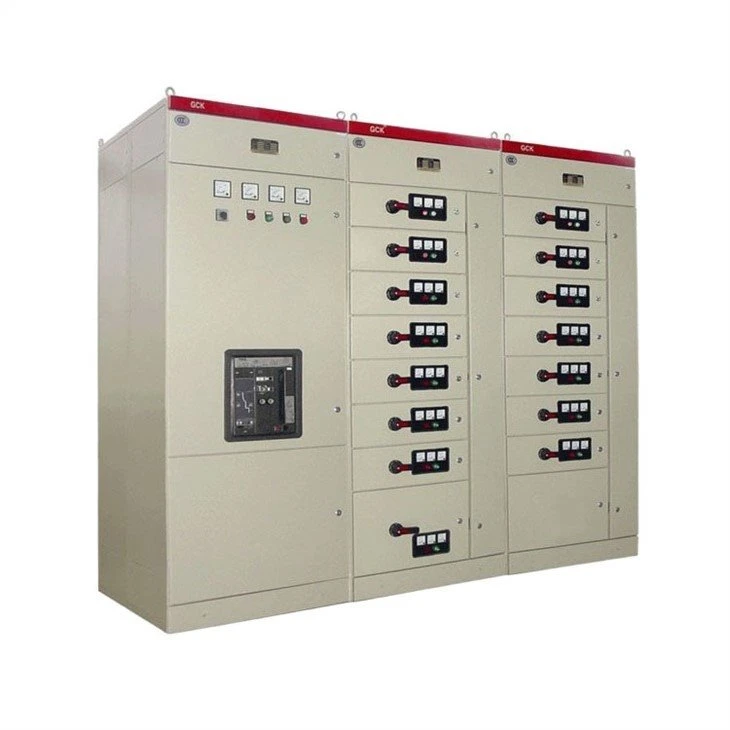

Panou tablou de comutare de joasă tensiune
Panoul tabloului de distribuție gck de joasă tensiune este potrivit pentru ac 50Hz, evaluat la joasă tensiune 380V (660V) centru de distribuție a energiei de joasă tensiune ca recepție de energie electrică, alimentare, cravată de autobuz, iluminat, controlul motorului și compensarea puterii. Acesta include funcțiile Centrului de distribuție a energiei electrice (PC) și...
Descriere
Panoul tabloului de distribuție gck de joasă tensiune este potrivit pentru ac 50Hz, evaluat la joasă tensiune 380V (660V) centru de distribuție a energiei de joasă tensiune ca recepție de energie electrică, alimentare, cravată de autobuz, iluminat, controlul motorului și compensarea puterii. Acesta include funcțiile Centrului de distribuție a energiei electrice (PC) și ale Centrului de control al motorului (MCC). De asemenea, poate fi proiectat ca un sistem mixt de dulapuri fixe și dulapuri de sertare pentru a satisface diferite nevoi de alimentare și distribuție a energiei electrice.
Principalii parametri tehnici
| Articol | Specificatii | |||
| Tensiunea nominală de izolare | AC 660V | AC 1000V | ||
| Tensiunea nominală de funcționare | AC 380 V | AC 660 V | ||
| Frecvența nominală | 50Hz-60Hz | |||
| Curent nominal al magistralei orizontale | 1250 ~ 4000A | |||
| Curentul nominal al autobuzului vertical | 1000A | |||
| Curentul maxim al circuitului de alimentare | 2500A | |||
| Curent maxim al circuitului sertarului | 500A | |||
| Controlați capacitatea maximă a motorului | 320KW | |||
| Vârful orizontal al autobuzului rezistă la curent (0,1S) | 63KA,105KA,176KA | |||
| Autobuz orizontal de scurtă durată rezista la curent (1S) | 30 KA, 50 KA, 80 KA, 100 KA | |||
| Vârful autobuzului vertical rezistă la curent (0,1S) | 63 KA, 105 KA | |||
| Autobuz vertical de scurtă durată rezista la curent (1S) | 30 KA, 50 KA | |||
| Frecvența nominală a puterii rezistă la tensiune (1min) | 2500V | |||
| Frecvența secundară de putere rezistă la tensiune (1min) | 2500V | |||
| Clasa de protecție | IP30 | IP40 | ||
| Dimensiuni Lățime * Adâncime * Înaltă (mm) | 600 (800,1000) * 800 (1000) * 2200 | |||
Standard executiv
GB 7251.12 Echipamente de comutare și control de joasă tensiune
Notă:La comanda, schema circuitului principal, diagrama secvenței combinației sistemului de circuite principale, planul podelei și diagrama schematică electrică a circuitului auxiliar sunt, de asemenea, furnizate în conformitate cu cerințele clientului.
