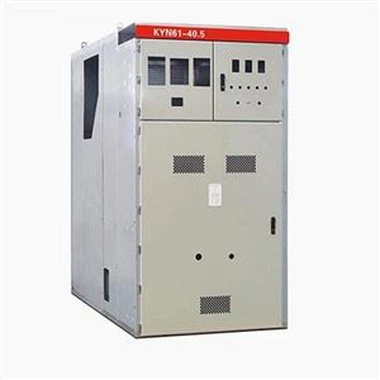

36KV KYN61-40.5 Dulapuri de distribuție a energiei

KYN61 echipament de comutator închis de metal AC detașabil blindat (denumit în continuare „comutator”). Este aplicabil la sistemul de alimentare trifazat AC 50Hz, 35 - 40kV, este utilizat pentru recepția și distribuirea energiei electrice și controlul, protejarea și supravegherea circuitului.

Trimite anchetă

Descriere

parametru tehnic

Articole	Unitate	Date
Tensiune nominală	kV	35, 40
Putere nominală	Hz	50
Curentul nominal al întreruptorului	A	630,1250,1600,2000,2500,3150
Comutator de curent nominal	A	630,1250,1600,2000,2500,3150
Curent de rezistență de scurtă durată	kA	16,20,25,31.5,40
Valoarea de vârf nominală suportă curent (valoarea de vârf)	kA	40,50,63,80,100
Curent nominal de întrerupere a scurtcircuitului	kA	16,20,25,31.5,40
Curent nominal de pornire a scurtcircuitului (valoare de vârf)	kA	40,50,63,80,100
Nivel de izolare nominal	kV	24,32,42
Grad de protecție	kV	IP4X, IP2X

Tensiune nominală	kV	35
Tensiunea nominală de izolație	kV	36
Tensiunea de rezistență a frecvenței de putere nominală	kV 1 min	95
Tensiune nominală de rezistență la impulsul fulgerului	kV	185
Frecvența nominală	Hz	50/60
Curent de rezistență de scurtă durată	kA 3 s	pana la 50
Curent de vârf	kA	până la 125
Curentul de rezistență la arc intern	kA 1s	pana la 50
Curentul nominal al barei colectoare principale	A	până la 4000
Curentul nominal al întreruptorului	A	630 1250 1600 2000 2500
