33 KV 40,5 KV Aparatură de înaltă tensiune
1 Prezentare generală Aparatul de comutare de înaltă tensiune KYN61-40,5 este potrivit pentru sistemul de alimentare cu o singură magistrală și cu o singură magistrală de curent alternativ trifazic 50Hz/40,5kV. Este utilizat pe scară largă în centrale electrice, substații, întreprinderi industriale și miniere pentru a primi și distribui energie electrică. Clădire înaltă. Se poate...
Descriere
1 Prezentare generală
Aparatul de comutare de înaltă tensiune KYN61-40,5 este potrivit pentru sistemele de alimentare cu o singură magistrală și o singură magistrală de curent alternativ trifazic 50Hz/40,5kV. Este utilizat pe scară largă în centrale electrice, substații, întreprinderi industriale și miniere pentru a primi și distribui energie electrică. Clădire înaltă. Poate controla, proteja și monitoriza circuitele.,
Model | KYN61-40,5 |
Tensiune nominală | 40.5 |
Frecvenţă | 50 HZ |
Curent nominal | 1250A/1600A/2000A |
Grad IP | IP3X |
Temperatura mediului | -10 C~+40 C |
Accesorii | caietul de sarcini |
Instrucțiuni de întreținere | Trebuie curățat și pus într-un loc uscat |
Aparatul de distribuție KYN61-40.5 este trifazat AC 50 Hz, tensiune nominală de 40,5 KV echipamente de distribuție a energiei interioare. Ca centrale electrice, substații și distrucție industrială a energiei electrice numai și are o implementare a circuitului de funcție de control, protecție și monitorizare.
KYN61-Aparatul de comutare cu placare metalică AC detașabil 40,5 se aplică rețelei de energie electrică de 40,5 kV, trifazic, AC și 50/60 Hz pentru recepția și distribuirea energiei electrice și, de asemenea, pentru control, monitorizare și protecție. Este aplicabil în sistemul general de alimentare și ocazii cu funcționare frecventă. Produsul este în conformitate cu GB3906: 3~35kV AC Aparatură metalică, IEC60694 și GB/T11022: Clauzele tehnice comune ale standardului HV Aparatură și control, DL/T404-1997: Comanda Termenul tehnic pentru Interioară AC HV Switchgear și IEC {14}Standard IEC {14}Standard de comutație și comandă AC{14}
Condiții de mediu
1) Temperatura adecvată: -10 grade ~ +40 grade, temperatura medie zilnică: mai mică sau egală cu 35 de grade.
2) Altitudine adecvată: mai mică sau egală cu 1000 m
3) Umiditate relativă: medie zilnică mai mică sau egală cu 95%, medie lunară mai mică sau egală cu 90%
4) Gradul de daune cauzate de cutremur: mai mică sau egală cu nivelul 8
Ocaziile aplicabile trebuie să fie lipsite de substanțe corozive, inflamabile și vapori.
2. Caracteristici
-Pot fi efectuate diverse operații de comutare cu ușa compartimentului de înaltă tensiune-închisă.
-Dulapul de distribuție este complet placat cu metal și închis. Nivelul de protecție al carcasei este IP4X pentru a asigura siguranța personală.
-Are izolație bună a circuitului primar.
-Structură compactă și amprentă redusă.
-Are flexibilitatea de a implementa diverse proiecte și de a răspunde nevoilor diferite.
-Piesele retrasabile sunt interschimbabile. Deplasarea căruciorului pe panou economisește muncă-și stabilă.
-Există suficient spațiu în camera pentru cabluri pentru conectarea mai multor cabluri. Ușor de instalat și întreținut.
-Interblocare mecanică simplă și fiabilă
Descrierea structurii:
Aparatul de distribuție conform standardelor și designului G83906 și IEC298 și poate fi scos din dulap ca un întreg (cărucior) componente.
Structura dulapului este realizată din placă de zinc depusă din aluminiu sau tablă galvanizată asamblată cu ambele conexiuni, întrerupător de circuit separat, aparatul de comutare, camera de autobuz, camera de cabluri și camera de instrumente, Toate componentele metalice sunt împământate, fiecare compartiment al circuitului principal. Sistemul are canal separat de eliberare a presiunii în compartimentul pentru cablu poate fi setat magistrală de masă 10*60 mm.
Caracteristici principale:
1. Utilizarea structurii dulapului asamblat, a întrerupătorului de circuit al căruciorului de mână, a structurii pe podea,
Mărimea egală:
2.Opțional: întrerupătorul de vid al companiei VW1-40.5, întrerupătorul de vid Xiamen huadian VEP-40.5, întrerupătorul de circuit similar este interschimbabil.
3. Echipat cu vehicule de transport speciale pot ridica, transporta vehicule și poziționare precisă a cabinetului, blocare și fiabile
4. Comutatorul principal, căruciorul de mână, comutatorul de blocare a ușii dintre metodele de blocare mecanică obligatorie sunt utilizate pentru a îndeplini funcția de blocare „Five Anti”.
5.Toate operațiunile pot fi efectuate în starea ușii închise, pentru a proteja siguranța operatorului.
6. Cablu spatiu amplu in camera, poate fi conectat la mai multe cabluri, si priza de deasupra capului.
7. Grad de protecție a carcasei IP3X, ușa camerei căruciorului de mână deschisă între diferitele compartimente clasa de protecție IP2X.
8. Materialul poate fi foaie galvanizată poate fi depusă producție de plăci de zinc din aluminiu.
3.Specificații
Nu. | Articole | Unitate | Parametrii | ||
1 | Tensiune nominală | KV | 40.5 | ||
2 | Frecvența nominală | Hz | 50 | ||
3 | Curentul nominal al barei colectoare principale | A | 1250,1600,1200 | ||
4 | Curentul nominal al barelor de ramificație | A | 630/1250/ 1600 | ||
5 | Nivel de izolare nominal | Tensiune de rezistență a frecvenței de alimentare în 1 min (valoare efectivă) | Faza-faza, Faza-sol | KV | 95 |
Fractură de izolare primară | KV | 115 | |||
Tensiune de rezistență la impuls fulger (valoare de vârf) | Faza-faza, Faza-sol | KV | 185 | ||
Fractură de izolare primară | KV | 215 | |||
Tensiunea de rezistență la frecvența de alimentare a circuitului auxiliar de control | V | 2000 | |||
6 | Curent nominal de întrerupere a scurtcircuitului | KA | 25/31.5 | ||
7 | Curent nominal de scurtcircuit de închidere (valoare de vârf) | KA | 63/80 | ||
8 | Curent de rezistență nominal-de scurtă durată (4S) | KA | 25/31.5 | ||
9 | Curent nominal de vârf de rezistență | KA | 63/80 | ||
10 | Tensiunea nominală a circuitului auxiliar de control | V | -110,-220,~220 | ||
11 | Grad de protectie | Carcasa IP4X, IP2X Când ușa întreruptorului se deschide | |||
12 | Dimensiunea conturului (lățime * adâncime * înălțime) | mm | 1400(1200)*2800(2600)*2600(*include o schemă internă digitală de cărucior de mână SF6) | ||
13 | greutate | kg | ~2300 | ||

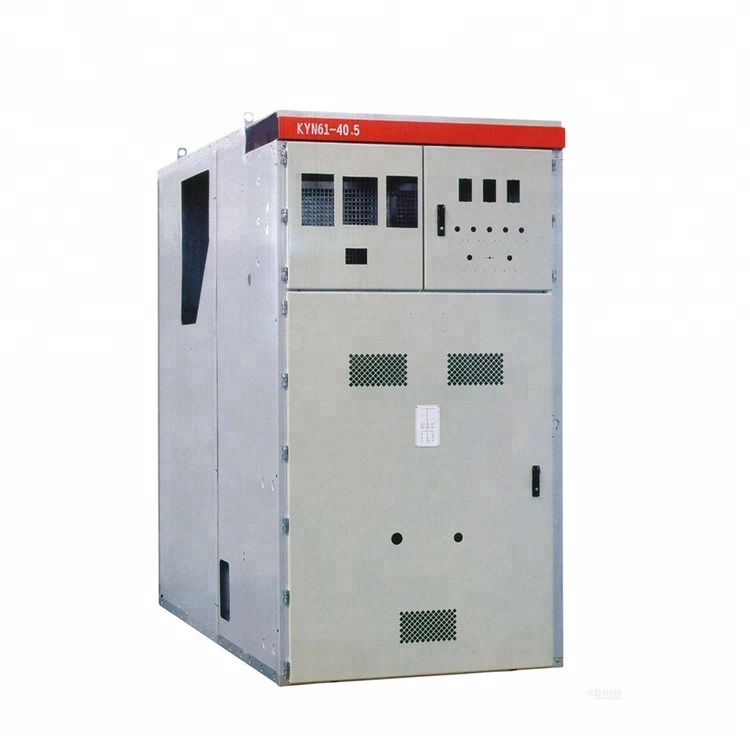

FOTO PRODUS
ATELIER DE FABRICA
AMBALARE&LIVRARE
EXPOZIŢIE
FAQ
Î5: Este disponibil OEM/ODM?
A: Da, este! Produsele noastre pot fi personalizate. Avem echipe de proiectare și ingineri, putem personaliza produsele în funcție de desenul sau cerințele clienților.
Q6: Sunteți producător sau companie comercială?
R: Suntem o fabrică, ca producător 100% profesionist cu 20 de ani de experiență în producător, am putea produce produse conform cerințelor clienților și am putea, de asemenea, controla calitatea produselor 100%.
Q7: Prețul poate fi negociat?
R: Da, pretul este negociabil. Poate fi schimbat în funcție de cantitatea sau pachetul dvs
Q8: Ce zici de inspecție?
R: Avem întregul sistem de inspecție, de la materia primă până la produsele finale, include testul de creștere a temperaturii, testul de tip conductor de test de pulverizare cu sare, testul de viață mecanic.
Q9: Care sunt termenii de plată?
R: TT, Paypal, Western Union, asigurarea comercială Alibaba și L/C sunt acceptabile . 30% T/T în avans, sold de 70% înainte de expediere.
Q10: Care este serviciul oferit de companie?
R: Avem o echipă de ingineri profesioniști care poate proiecta și dezvolta matrița pentru a ajunge la cerințe diferite ale clienților.
Avem, de asemenea, echipa de vânzări pentru a oferi servicii bune de la pre{0}}vânzare până la post{1}}vânzare.
Sfaturi pentru oferta și plasarea comenzii:
Clientul trebuie să specifice următoarele elemente:
♠Un plan de circuit și o diagramă de sistem cu o singură linie-
♠ Diagrama schematică a circuitului secundar, dacă clientul nu are cerințe, aceasta ar trebui să fie conectată conform standardului din fabrică;
♠Dispunerea aparatului de distribuție, planul etajului stației.
♠Instrucțiuni detaliate și parametrii componentelor electrice ale fiecărui circuit;
♠Culoarea suprafeței dispozitivului de comutare;
♠Alte cerințe.
Acest produs este de obicei personalizat.
Suntem producători și avem un departament tehnic profesionist care poate proiecta și oferi soluții în funcție de nevoile clienților.
Vă rugăm să contactați personalul nostru de vânzări pentru a obține desene de proiectare
Iată exemplele clienților noștri pentru referință
Client din Uzbekistan
Fișa cu date
1.1 710-512-01-Substația principală MVS1
Aparatură de intrare A01 B01 2
Fără componente Specificații Unit Qty Maker
1 VCB
HVX12-50-31-F 275mm
Altitudine mai mică sau egală cu 2000 m
Tensiune de deschidere DC220V
Tensiune de închidere DC220V
Tensiune de stocare a energiei DC220V
Set 1 China
2 VT JDZ-10 10KV/√3/0,1KV/√3 Set 3 China
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Set 3 China
4 Siguranță de înaltă tensiune XRNP1-12 0.5A Buc 3 China
5 Paratrăsnet HY5WZ-17/50 Set 3 China
6 Panou de control inteligent WY-9008A Pc 1 China
7 Indicator de scurtcircuit și defecțiune la pământ EKL-4-1 Buc 1 China
8 Instrument electric multifuncțional PD666-3S3 380V 5A Buc 1 China
9 Eliminator primar de armonice LXQ-12KV Buc 1 Fengyuan
10 Display încărcat DXN-12Q Pc 1 China
11 Controler de temperatură și umiditate WY-CS-III Buc 1 China
12 Piesă de legătură JY-2 Buc 3 China
13 Cutie de joncțiune PJ1 Buc 1 China
14 Suport de măsurare Tip universal Pc 1 China
15 Lampă de semnalizare ND16-22D/4 AC380V roșu Buc 1 CHNT
16 Lampă de semnalizare ND16-22D/4 AC380V verde Buc 1 CHNT
17 Lampă de semnalizare ND16-22D/4 AC380V alb Buc 1 CHNT
18 AC întrerupător miniatural NB1-63/2P C6A 6kA(R) Buc 2 Fengyuan
19 AC întrerupător miniatural NB1-63/3P C3A 6kA(R) Buc 1 Fengyuan
20 DC întrerupător miniatural NB1Z-63 2P C6 Buc 1 Fengyuan
21 întrerupător miniatural AC NB1-63/3P B2A 6kA(R) Buc 1 China
22 Terminal de testare universal RURTK/S Buc 30 China
23 Bloc terminal universal RUK 5B Buc 18 China
24 Cabinet top autobuz mic Ø 6 bar de cupru m 11 Fengyuan
