Aparatură de distribuție izolată cu gaz SF6 de înaltă tensiune

Aparatură de distribuție izolată cu gaz SF6 de înaltă tensiune

Aparatul de distribuție izolat cu gaz SF6 este utilizat pe scară largă în sistemele de distribuție a energiei 10KV/20KV și este un produs de comutare pentru diferite tipuri de sisteme de distribuție a energiei pentru utilizatorii urbani și rurali. Aparatul de comutare este un mod de unitate modulară, care poate fi combinat în funcție de diferite scopuri. Există două tipuri de combinații de unități fixe și unități extensibile pentru a satisface utilizarea flexibilă a aparatelor de comutare compacte în diferite substații.

Aparatul de distribuție izolat cu gaz SF6 este un sistem complet etanș în care toate piesele sub tensiune și întrerupătoarele sunt închise într-o carcasă din oțel inoxidabil. Întregul aparat de comutare nu este afectat de condițiile de mediu externe, asigurând astfel fiabilitatea operațională și siguranța personală și fără întreținere-. Alegând o magistrală extensibilă, se poate realiza orice combinație pentru a obține modularitatea deplină. Izolația de siguranță și ecranarea barei colectoare extinse asigură fiabilitate și siguranță ridicate.

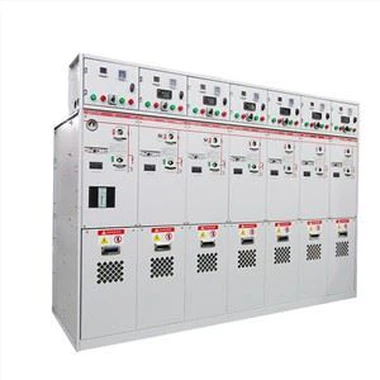

Dulapul de rețea inelar izolat cu aer este un termen care corespunde dulapului compact de rețea inel izolat cu gaz. În primele zile, dulapurile de rețea inelară izolate cu aer foloseau comutatoare de sarcină cu vid sau aer comprimat VEI, comutatoare de sarcină producătoare de gaz și alte dulapuri de rețea inelară. Mai târziu, odată cu utilizarea pe scară largă a SM6, a devenit principalul flux de dulapuri de rețea inelară izolate cu aer. Ca și alte dulapuri de rețea cu inele de aer, comutatorul de sarcină a fost înlocuit cu un tip airbag SF6, ceea ce înseamnă că comutatorul cu trei-poziții de încărcare și împământare este instalat în interiorul unei carcase izolatoare turnate din rășină epoxidică. SF6 ca mediu de stingere a arcului și de izolare

Dulap de rețea inelar izolat cu aer - dulap de rețea de inel SF6 extensibil, poate fi combinat liber, are o dimensiune mică, este sigur și de încredere și nu necesită întreținere.

Gazul SF6 este folosit ca mediu de izolare și de stingere a arcului, iar metoda de rotație a arcului magnetic constant asigură o capacitate puternică de stingere a arcului, performanță bună la rupere, supratensiune scăzută, viață electrică lungă și cameră de stingere a arcului fără întreținere.

Aparatul electric cu combinație de siguranță între comutatorul de sarcină - are o funcție în trei poziții, etanșare perfectă, mecanism de funcționare și blocare fiabile.

Întrerupătorul de împământare are o funcție de închidere în scurt{0}}circuit.

Corpul dulapului este format prin ștanțare și îndoire cu tablă de zinc acoperită cu aluminiu, care este robustă și fiabilă.

Test de pulverizare cu sare de 96 de ore efectuat de instituție.

Bara colectoare izolată a barei colectoare principale va fi separată prin pereți metalici între dulapuri și nu va genera curenți turbionari. Ambele capete ale barei colectoare trebuie etanșate cu etanșare de izolație.

Măsurile de prevenire a concentrării câmpului electric și a descărcării parțiale trebuie luate la joncțiunea magistralei principale.

Capacul de gradare a siguranțelor asigură performanța de izolație a dulapului de distribuție, fără concentrare a câmpului electric și descărcare parțială.

Dulapul de rețea inelă include următoarele intervale: interval de comutare, interval de magistrală, interval de cablu, interval de mecanism și interval de protecție a controlului

1) Comutator de sarcină

Comutatoarele de sarcină au o anumită capacitate de rupere la-sarcină, ceea ce înseamnă că pot fi alimentate pentru a se deschide și închide la sarcini ușoare, dar nu pot fi acționate frecvent. În general, întrerupătoarele de sarcină sunt echipate cu siguranțe și au o capacitate de stingere a arcului mai puternică decât întrerupătoarele de izolare.

2) Comutator de izolare

Atunci când întrerupătorul de circuit deconectează circuitul, deconectarea comutatorului de izolare permite o separare clară a părților sub tensiune și moarte, servind ca întrerupător auxiliar.

Din cauza lipsei unor indicatoare externe intuitive pentru poziția contactului întreruptoarelor și, în unele cazuri, nu se poate garanta că indicarea acestuia este în concordanță cu poziția contactului, este necesar să se utilizeze întrerupătoare de izolare pentru a separa clar părțile sub tensiune și nealimentate.

În plus, întrerupătorul de izolare are o anumită capacitate naturală de stingere a arcului, care este utilizat în mod obișnuit pentru intrarea și deconectarea echipamentelor cu curent scăzut, cum ar fi transformatoarele de tensiune și paratrăsnetele, precum și conexiunea dintre un întrerupător și mai multe dispozitive, făcând comutarea întreruptorului prin comutatorul de izolare mai flexibilă și mai convenabilă.

3) Întrerupător

Un dispozitiv de comutare care poate închide, transporta și deconecta curentul în condiții normale de circuit și poate închide, transporta și deconecta curentul în condiții anormale de circuit într-un timp specificat.

4) Întrerupător de împământare

Folosit în principal pentru întreținerea echipamentelor, pentru a preveni apelurile bruște de alimentare în timpul procesului de întreținere, ambele capete ale echipamentului de întreținere trebuie să fie împământate.

Întrerupătorul de împământare al dulapului de distribuție de -înaltă tensiune este în general împământat pe partea de sarcină de ieșire. Când reparam partea de sarcină a dulapului de distribuție de înaltă tensiune-(cum ar fi șuruburile de strângere, dezasamblarea cablurilor etc.), trebuie să deconectam întrerupătorul și să închidem întrerupătorul de împământare al dulapului de distribuție în același timp. Acest lucru poate împiedica apelurile bruște de alimentare să provoace accidente de șoc electric și, de asemenea, să descarce încărcătura rămasă, ceea ce este benefic pentru siguranța întreținerii.

FOTO PRODUS

Condiții de mediu

(1) Altitudine aplicabilă: aplicabilă mai mică sau egală cu 2000 m

(2) Temperatura: -40 grade ~ +55 grade relativ

(3) Umiditate: medie zilnică mai mică sau egală cu 95%, medie lunară mai mică sau egală cu 90%

(4) Nivelul daunelor cauzate de cutremur: mai mic sau egal cu 8

Sala de prezentare a fabricii

Certificate

EXPOZIŢIE

AMBALARE&LIVRARE

FAQ

Î5: Este disponibil OEM/ODM?

A: Da, este! Produsele noastre pot fi personalizate. Avem echipe de proiectare și ingineri, putem personaliza produsele în funcție de desenul sau cerințele clienților.

Q6: Sunteți producător sau companie comercială?
R: Suntem o fabrică, ca producător 100% profesionist cu 20 de ani de experiență în producător, am putea produce produse conform cerințelor clienților și am putea, de asemenea, controla calitatea produselor 100%.

Q7: Prețul poate fi negociat?

R: Da, pretul este negociabil. Poate fi schimbat în funcție de cantitatea sau pachetul dvs

Q8: Ce zici de inspecție?

R: Avem întregul sistem de inspecție, de la materia primă până la produsele finale, include testul de creștere a temperaturii, testul de tip conductor de test de pulverizare cu sare, testul de viață mecanic.

Q9: Care sunt termenii de plată?

R: TT, Paypal, Western Union, asigurarea comercială Alibaba și L/C sunt acceptabile . 30% T/T în avans, sold de 70% înainte de expediere.

Q10: Care este serviciul oferit de companie?

R: Avem o echipă de ingineri profesioniști care poate proiecta și dezvolta matrița pentru a ajunge la cerințe diferite ale clienților.

Avem, de asemenea, echipa de vânzări pentru a oferi servicii bune, de la pre{0}}vânzare până la post{1}}vânzare.

Acest produs este de obicei personalizat.

Suntem producători și avem un departament tehnic profesionist care poate proiecta și oferi soluții în funcție de nevoile clienților.

Vă rugăm să contactați personalul nostru de vânzări pentru a obține desene de proiectare
