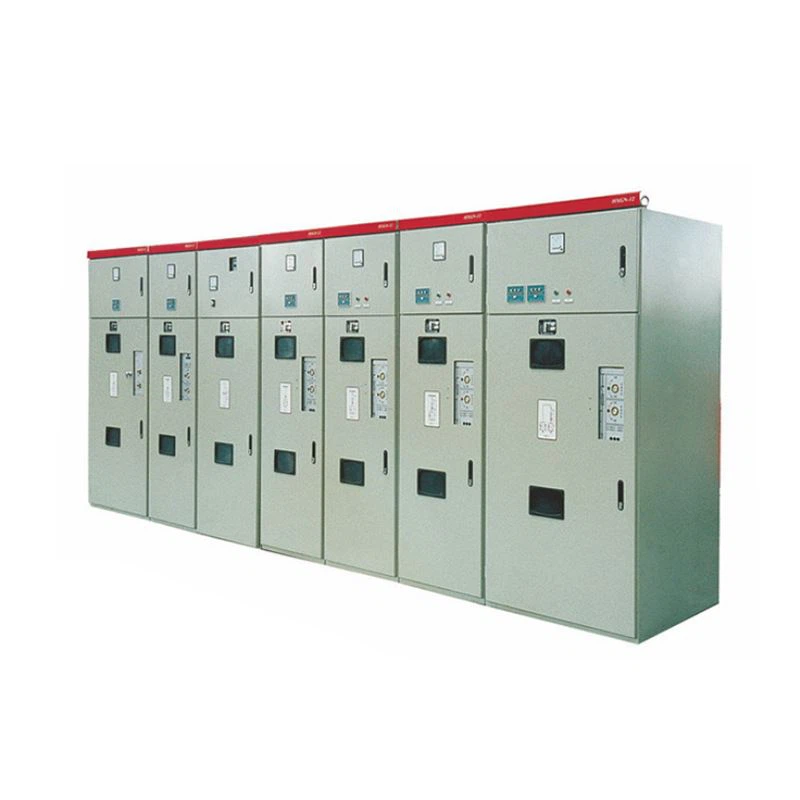

10KV 35KV HXGN SMC Inel de comutație Cutia unității principale Transformator Cabinet gonflabil Cabinet de înaltă tensiune Cabinet de joasă tensiune Cabinet de distribuție a energiei
Pentru întreținerea și instalarea legate de electricitate, asigurați-vă că operatorul deține calificarea pentru lucrări electrice și ia măsurile necesare pentru oprire și izolație.
Descriere
Sprijină orice personalizare
Clienții pot personaliza carcasa, componentele interne etc. în funcție de nevoile lor
Cerințe tehnice ale structurii dulapului (tip detașabil cu blindaj metalic)
(1) Dimensiunile totale ale dulapului (înălțime × lățime × adâncime) trebuie să îndeplinească cerințele de proiectare.
(2) Intrarea și ieșirea din cablu (bara colectoare) trebuie să îndeplinească cerințele de proiectare.
Construcție structurală:
(1) Componentele din fiecare dulap, cum ar fi barele colectoare, întreruptoarele de circuit, transformatoarele de tensiune și cablurile de ieșire, trebuie separate.
(2) Camera întreruptoarelor trebuie să fie compusă dintr-o unitate închisă din tablă de oțel, cu dispozitivele necesare pentru partea mobilă extrasă. Elementele mobile cu aceiași parametri ar trebui să fie interschimbabile și pot fi utilizate și alte elemente cu aceiași parametri și structură. schimb valutar.
(3) Carcasa metalică și partiția dulapului trebuie să fie împământate în mod fiabil, iar valoarea nominală a conductorului de împământare și a comutatorului de împământare ar trebui să îndeplinească cerințele de curent nominal de scurtă durată și de vârf. Densitatea de curent a conductorilor de cupru nu trebuie să depășească 200 A/mm2.
(4) Ștecherul de izolare în poziția de mișcare ar trebui să reziste la curentul de impuls de scurtcircuit și să asigure un contact bun.
(5) Când scoateți căruciorul, asigurați-vă că ștecherul de izolare este deconectat. Deschiderile din pereții despărțitori sunt închise automat pentru a preveni accesul la piesele sub tensiune.
(6) Componentele din dulapul de distribuție trebuie să fie echipate cu dispozitive de blocare. Căruciorul poate fi scos numai când întrerupătorul este deconectat. Întrerupătorul de împământare și întrerupătorul de circuit trebuie să fie interblocate în mod fiabil. Pentru funcționarea întrerupătorului de împământare, ar trebui să existe un indicator clar pentru a indica partea prizei. Nu există tensiune, iar întrerupătorul este deschis pentru a preveni funcționarea greșită.
(7) Carcasa dulapului trebuie să fie realizată din metal, carcasa trebuie să îndeplinească cerințele reglementărilor de protecție și nici podeaua, nici peretele nu pot fi folosite ca parte a carcasei dulapului (partea inferioară a dulapului ar trebui să permită două cabluri să intre. să treacă și să fie utilizate ca terminale, cum ar fi plăcuțe de cauciuc etc., deasupra fundului. Camera de cabluri trebuie să aibă suficient spațiu de instalare pentru a instala cabluri de secțiune mare și transformatoare de curent cu secvență zero).
(8) Ușile și capacele pentru întreținerea normală trebuie să fie deschise fără unelte de mână, dar trebuie să aibă dispozitive de blocare pentru siguranța operatorului. În plus, ar trebui prevăzute lacăte speciale.
(9) Dacă există un port de observare pe carcasă, acesta ar trebui să aibă o rezistență mecanică suficientă și ar trebui să ia în considerare distanța de siguranță dintre carcasă și componentele electrice și măsurile de ecranare electrostatică.
(10) Orificiul de aer sau orificiul de evacuare ar trebui să aibă același nivel de siguranță ca și carcasa.
(11) Separatorul trebuie să îndeplinească standardele sale de protecție, iar separatorul izolator ar trebui să poată rezista testului de tensiune de rezistență la frecvența de alimentare. Ar trebui să existe suficient spațiu de aer între circuitul principal și partiția izolatoare pentru a putea rezista testului de tensiune de rezistență de 150 la sută din tensiunea nominală.
(12) Barele colectoare din fiecare dulap trebuie instalate într-un compartiment separat pentru barele colectoare. Barele colectoare și cablurile pot fi conectate cu bandă de cupru. Secvența fazelor este prima fază L1 (indicată cu galben), a doua fază L2 (indicată prin Indicat cu verde), a treia fază L3 (indicată cu roșu) merge de sus în jos sau de la stânga la dreapta sau din interior spre exterior.
