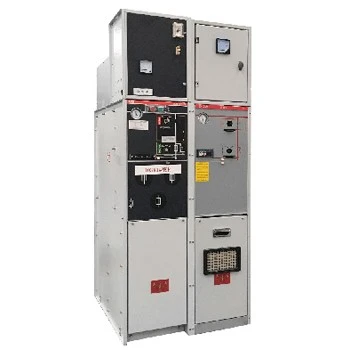

Unitate principală cu inel SF6 de distribuție a puterii de izolație

Unitate principală cu inel SF6 de distribuție a puterii de izolație

Dulap de rețea de inel izolat cu aer - dulap de rețea de inel SF6 extensibil, poate fi combinat liber, are o dimensiune mică, este sigur și de încredere și nu necesită întreținere.

Gazul SF6 este folosit ca mediu de izolație și de stingere a arcului, iar metoda de rotație a arcului magnetic constant asigură o capacitate puternică de stingere a arcului, performanță bună la rupere, supratensiune scăzută, viață electrică lungă și cameră de stingere a arcului fără întreținere.

Aparatul electric combinat întrerupător de sarcină - siguranță are o funcție în trei poziții, etanșare perfectă, mecanism de funcționare fiabil și blocare.

Întrerupătorul de împământare are o funcție de închidere prin scurtcircuit.

Corpul dulapului este format prin ștanțare și îndoire cu tablă de zinc acoperită cu aluminiu, care este robustă și fiabilă.

Test de pulverizare cu sare de 96 de ore efectuat de instituție.

Bara colectoare izolată a barei colectoare principale va fi separată prin pereți metalici între dulapuri și nu va genera curenți turbionari. Ambele capete ale barei colectoare trebuie etanșate cu etanșare de izolație.

Măsurile de prevenire a concentrării câmpului electric și a descărcării parțiale trebuie luate la joncțiunea magistralei principale.

Capacul de gradare a siguranțelor asigură performanța de izolație a dulapului de distribuție, fără concentrare a câmpului electric și descărcare parțială.

Dulapul de rețea inelă include următoarele intervale: interval de comutare, interval de magistrală, interval de cablu, interval de mecanism și interval de protecție a controlului

1) Comutator de sarcină

Întrerupătoarele de sarcină au o anumită capacitate de rupere la sarcină, ceea ce înseamnă că pot fi alimentate pentru a se deschide și închide la sarcini ușoare, dar nu pot fi acționate frecvent. În general, întrerupătoarele de sarcină sunt echipate cu siguranțe și au o capacitate de stingere a arcului mai puternică decât întrerupătoarele de izolare.

2) Comutator de izolare

Când întrerupătorul de circuit deconectează circuitul, deconectarea comutatorului de izolare permite o separare clară a părților sub tensiune și moarte, servind ca întrerupător auxiliar.

Din cauza lipsei unor indicatoare externe intuitive pentru poziția contactului întreruptoarelor și, în unele cazuri, nu se poate garanta că indicarea acestuia este în concordanță cu poziția contactului, este necesar să se utilizeze întrerupătoare de izolare pentru a separa clar întrerupătoarele sub tensiune și piese neenergizate.

În plus, întrerupătorul de izolare are o anumită capacitate naturală de stingere a arcului, care este utilizată în mod obișnuit pentru intrarea și deconectarea echipamentelor cu curent scăzut, cum ar fi transformatoare de tensiune și paratrăsnet, precum și pentru conectarea între un întrerupător și mai multe dispozitive, făcând ca comutarea întreruptorului prin comutatorul de izolare mai flexibilă și convenabilă.

3) Întrerupător

Un dispozitiv de comutare care poate închide, transporta și deconecta curentul în condiții normale de circuit și poate închide, transporta și deconecta curentul în condiții anormale de circuit într-un timp specificat.

4) Întrerupător de împământare

Folosit în principal pentru întreținerea echipamentelor, pentru a preveni apelurile bruște de alimentare în timpul procesului de întreținere, ambele capete ale echipamentului de întreținere trebuie să fie împământate.

Întrerupătorul de împământare al dulapului de distribuție de înaltă tensiune este în general împământat pe partea de sarcină de ieșire. Când reparăm partea de sarcină a dulapului de distribuție de înaltă tensiune (cum ar fi șuruburile de strângere, dezasamblarea cablurilor etc.), trebuie să deconectam întrerupătorul și să închidem întrerupătorul de împământare al dulapului de distribuție în același timp. Acest lucru poate împiedica apelurile bruște de alimentare să provoace accidente cu șocuri electrice și, de asemenea, să descarce încărcătura rămasă, ceea ce favorizează siguranța întreținerii.

Unitatea principală inelă etanșează toate aparatele de comutare într-o cutie închisă din oțel inoxidabil umplută cu SF6. În afară nu există părți sub tensiune expuse și este un tablou complet închis și complet izolat. Nu este afectat de mediul extern, funcționare sigură și fiabilă.

Parametrii produsului

Tensiune nominală	12kV
Curent nominal	630A
Curent nominal de rezistență de scurtă durată	20kA,4s
Curent nominal de vârf de rezistență	50kA
Tensiune de rezistență la frecvența de putere de 1 min	42kV
Tensiunea de rezistență la impulsul fulgerului	75kV
Nivel de protecție	IP67

Conditii de mediu

(1) Altitudine adecvată: mai mică sau egală cu 2000 m Potrivită

(2) Temperatura: -40 grade ~ plus 55 de grade relativ

(#) Umiditate: medie zilnică mai mică sau egală cu 95 la sută, medie lunară mai mică sau egală cu 90 la sută

(4) Gradul de daune cauzate de cutremur: mai mică sau egală cu nivelul 8

Caracteristici

1) Design complet izolat și complet etanș, grad de protecție a cutiei de aer IP67.

2) Selectați materiale ecologice. După ce produsul este utilizat, majoritatea materialelor pot fi reciclate.

3) Sistem complet de protecție la împământare a carcasei, sistem de interblocare și interblocare cu cinci prevenire.

4) Design fără întreținere: Partea sub tensiune de înaltă tensiune este sigilată în cutia de gaz SF6, fără întreținere și fără curățare.

5) Poziția de operare este umanizată, iar forța este mică, iar procedura de acțiune este rezonabilă.

6) Extindere flexibilă și aplicare largă

FOTO PRODUS

ATELIER DE FABRICA

CERTIFICAT

AMBALARE&LIVRARE

EXPOZIŢIE

FAQ

Q5: Este disponibil OEM/ODM?

A: Da, este! Produsele noastre pot fi personalizate. Avem echipe de proiectare și ingineri, putem personaliza produsele în funcție de desenul sau cerințele clienților.

Q6: Sunteți producător sau companie comercială?
R: Suntem o fabrică, ca producător 100% profesionist cu 20 de ani de experiență în producție, am putea produce produse conform cerințelor clienților și am putea, de asemenea, controla calitatea produselor 100%.

Q7: Prețul poate fi negociat?

R: Da, pretul este negociabil. Poate fi schimbat în funcție de cantitatea sau pachetul dvs

Q8: Ce zici de inspecție?

R: Avem întregul sistem de inspecție, de la materia primă până la produsele finale, include testul de creștere a temperaturii, testul de tip conductor de test de pulverizare cu sare, testul de viață mecanic.

Q9: Care sunt termenii de plată?

R: TT, Paypal, Western Union, asigurarea comercială Alibaba și L/C sunt acceptabile. 30% T/T în avans, 70% sold înainte de expediere.

Q10: Care este serviciul oferit de companie?

R: Avem o echipă de ingineri profesioniști care poate proiecta și dezvolta matrița pentru a ajunge la cerințe diferite ale clienților.

Avem, de asemenea, echipa de vânzări pentru a oferi servicii bune de la pre-vânzare la post-vânzare.

Acest produs este de obicei personalizat.
Suntem producători și avem un departament tehnic profesionist care poate proiecta și oferi soluții în funcție de nevoile clienților.
Vă rugăm să contactați personalul nostru de vânzări pentru a obține desene de proiectare

Iată exemplele clienților noștri pentru referință

Clienți din Zimbabwe

7.1	Program garanție tehnică: unități principale inel
Articol	Descriere	Unitate	Cerinţă	Valoare garantată
1.0	Tip/model	-	Stat	RMU
2.0	Mediu izolator	-	Vacuum /SF6	SF6
2.1	Mediu de întrerupere		Vacuum /SF6	SF6
2.2	Protecția transformatorului (siguranță/întrerupător)		întrerupător de circuit	întrerupător de circuit
3.0	Standard de aplicare	-	IEC și BS	IEC
4.1	Tensiunea nominală nominală	kV	11	11
4.2	Tensiune nominală maximă	kV	12	12
4.3	Frecvența nominală	Hz	50	50
4.4	Frecvența puterii și tensiunea	kV	28	28
4.5	Tensiune de rezistență la impuls	KVp	95	95
5.0	Bare de curent nominal	A	630	630
5.1	Cablu curent nominal (comutator)	A	630	630
5.2	Curent nominal (T-OFF)	A	125	125
5.3	Curentul nominal pentru întrerupător	A	125	125
6.0	Capacitatea de rupere
6.1	Buclă închisă (comutator de cablu)	A	630	630
6.4	Curent de rupere în scurtcircuit	kA	20	20
6.5	Capacitate de fabricare nominală	kA	50	50
6.6	Curent nominal de scurtă durată 3 sec	kA	20	20
7.0	Dimensiuni			CTC	CCTC
	Înălţime	mm		1950	1950
	Lăţime	mm		1170	1545
	Adâncime	mm		750	750
8	Sunt RMU-urile fabricate sub licență, dacă da, indicați numele companiei			HENAN FENGYUAN POWER TECHNOLOGY CO.,LTD.



DACĂ AI NEVOIE DE MAI MULTE DETALII, NU NU CONTACTAȚI
