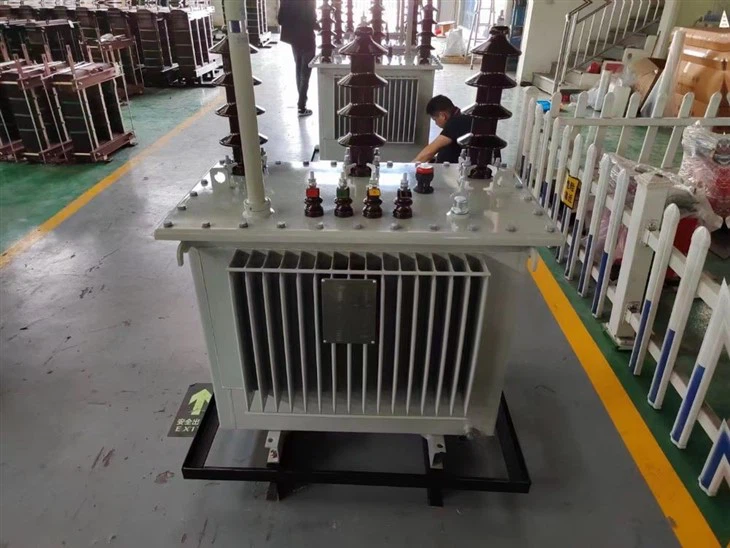

Transformator de putere 20/0,4 KV cu scufundare în ulei H{{0}}}kva

H{{0}}kva transformator de putere 20/0,4KV immers în ulei



Transformatoarele de distribuție a uleiului sunt unul dintre echipamentele importante în sistemele de alimentare și distribuție a energiei electrice ale întreprinderilor industriale și miniere și clădirilor civile. Acestea reduc tensiunea rețelei de 10 (6) kV sau 35 kV la tensiunea magistralei de 230/400V utilizată de utilizatori. Acest produs este potrivit pentru AC 50 (60) Hz, capacitate maximă trifazată a plăcuței de identificare 2500 kVA (capacitatea maximă monofazată a plăcii de identificare 833 kVA, transformatorul monofazat nu este, în general, recomandat) și poate fi utilizat în interior (în aer liber). Când capacitatea este de 315 kVA sau mai puțin, poate fi instalat pe stâlp. Temperatura ambiantă nu este mai mare de 40 de grade, nu mai mică de -25 grade, temperatura medie zilnică maximă este de 30 de grade, temperatura medie anuală maximă este de 20 de grade și umiditatea relativă nu este mai mare de 90% (ambient temperatura este de 25 de grade), altitudinea nu trebuie să depășească 1000 m. Dacă nu respectă condițiile de utilizare de mai sus, trebuie efectuate ajustări adecvate ale cotei în conformitate cu prevederile relevante din GB6450-86.

istoria dezvoltării

Uleiul de transformator este un lichid pe bază de petrol care are potențialul de ardere și are dezavantaje de mediu. Cu toate acestea, datorită performanței excelente și prețului scăzut al uleiului de transformator, marea majoritate a transformatoarelor de putere utilizează încă uleiul de transformator ca izolație și mediu de răcire.

La sfârșitul secolului al XIX-lea, transformatoarele au început să folosească uleiul de transformator ca mediu de izolare și răcire, ducând la apariția transformatoarelor cu scufundare în ulei. Pe lângă stocarea naturală abundentă și prețurile scăzute, uleiul de transformator a fost utilizat pe scară largă datorită următoarelor caracteristici.

1) Când este utilizat împreună cu materiale din fibre, performanța de izolare este bună, ceea ce poate reduce distanța de izolare și poate reduce costurile.

2) Uleiul de transformator are vâscozitate scăzută și performanță bună de transfer de căldură.

3) Poate proteja eficient miezul de fier și înfășurarea de influența umidității din aer.

4) Protejați hârtia și cartonul izolator de acțiunea oxigenului, reduceți îmbătrânirea materialelor izolatoare și prelungiți durata de viață a transformatoarelor.

Cu excepția unor transformatoare mici și mijlocii și a transformatoarelor de gaz cu destinație specială, marea majoritate a transformatoarelor mari și mijlocii încă folosesc ulei de transformator ca mediu de răcire și izolație.

Izolația transformatoarelor impregnate cu ulei de transformator are un grad de rezistență la căldură A și o temperatură de funcționare pe termen lung de 105 grade.

clasificare

Diferențierea de fază

Poate fi împărțit în transformatoare trifazate și transformatoare monofazate. În sistemele de alimentare trifazate, se folosesc în general transformatoare trifazate. Când capacitatea este prea mare și limitată de condițiile de transport, trei transformatoare monofazate pot fi, de asemenea, utilizate în sistemele de alimentare trifazate pentru a forma grupuri de transformatoare.

Diferențierea înfășurării

Poate fi împărțit în transformatoare cu înfășurare dublă și transformatoare cu înfășurare triplă. De obicei, transformatoarele sunt transformatoare cu înfășurare dublă, care au două înfășurări pe miezul de fier, una este înfășurarea originală, iar cealaltă este înfășurarea secundară. Un transformator cu trei înfășurări este un transformator cu o capacitate mai mare (peste 5600 kVA) utilizat pentru a conecta trei linii de transmisie de tensiune diferite. În cazuri speciale, există și transformatoare Satons care folosesc mai multe înfășurări.

Clasificarea structurală

Poate fi împărțit în transformatoare de tip miez și transformatoare de tip shell. Dacă înfășurarea este înfășurată în jurul miezului de fier, este un transformator cu miez de fier; Dacă miezul de fier este înfășurat în jurul periferiei înfășurării, este un transformator cu carcasă de fier. Cele două sunt doar puțin diferite ca structură și nu au nicio diferență esențială în principiu. Transformatoarele de putere sunt toate de tip miez de fier.

Transformatorul constă în principal dintr-un miez de fier, înfășurare, rezervor de ulei, conservator, manșon izolator, comutator și releu de gaz.

1. Miez de fier

Miezul de fier este partea circuitului magnetic a unui transformator. În timpul funcționării, pierderea prin histerezis și pierderea curenților turbionari sunt generate pentru a genera căldură. Pentru a reduce pierderile de încălzire și a reduce volumul și greutatea, miezul de fier este compus din foi de oțel silicon orientate cu granule laminate la rece, cu un coeficient de conductivitate magnetică ridicat, mai mic de 0,35 mm. În funcție de aranjarea înfășurării în miezul de fier, există două tipuri: tip miez și tip carcasă.

În transformatoarele de mare capacitate, pentru a se asigura că căldura generată de pierderea miezului de fier poate fi transportată complet de uleiul izolator în timpul circulației, pentru a obține un efect de răcire bun, canalele de ulei de răcire sunt adesea instalate în miezul de fier. .

2. Înfăşurare

Înfășurarea și miezul de fier sunt ambele componente de bază ale transformatorului. Datorită rezistenței înfășurării în sine sau a rezistenței de contact la îmbinări, se știe din legea lui Joule că se generează căldură. Prin urmare, înfășurarea nu poate trece un curent mai mare decât curentul nominal pentru o lungă perioadă de timp. În plus, la trecerea curentului de scurtcircuit, va fi generată o forță electromagnetică semnificativă pe înfășurare și va deteriora transformatorul. Există două tipuri de bază de înfășurări: concentrice și suprapuse.

Principalele defecțiuni ale înfășurărilor transformatorului sunt scurtcircuite între ture și scurtcircuite la carcasă. Scurtcircuite între tururi sunt cauzate în principal de îmbătrânirea izolației sau de deteriorarea mecanică a izolației în timpul supraîncărcării transformatorului și prin scurtcircuite. Când nivelul uleiului din interiorul transformatorului scade, determinând înfășurarea să expună nivelul uleiului, pot apărea și scurtcircuite între ture; În plus, atunci când există un scurtcircuit, din cauza efectului de supracurent, înfășurarea se deformează, provocând deteriorarea mecanică a izolației și, de asemenea, provocând scurtcircuite între ture. Când există un scurtcircuit între spire, curentul din interiorul înfășurării de scurtcircuit poate depăși valoarea nominală, dar întregul curent al înfășurării nu poate depăși valoarea nominală. In acest caz va actiona protectia la gaz, iar in cazurile severe va actiona si dispozitivul de protectie diferentiala. Cauza scurtcircuitului la carcasă se datorează și îmbătrânirii izolației, umidității uleiului, scăderii nivelului uleiului sau fulgerelor și supratensiunii în timpul funcționării. În plus, atunci când are loc un scurtcircuit, deformarea înfășurării din cauza supracurentului poate provoca, de asemenea, un scurtcircuit la carcasă. Când există un scurtcircuit la carcasă, este, în general, acțiunea dispozitivului de protecție a gazului și acțiunea de protecție la împământare.

3. Rezervor de combustibil

Corpul (înfășurare și miez de fier) ​​al unui transformator cu scufundare în ulei este instalat într-un rezervor umplut cu ulei de transformator, care este sudat cu plăci de oțel. Rezervorul de ulei al transformatoarelor medii și mici este format dintr-o carcasă de cutie și un capac de cutie. Corpul transformatorului este plasat în interiorul carcasei cutiei, iar capacul cutiei poate fi deschis pentru a ridica corpul pentru întreținere.

Clasificarea izolației de răcire

Poate fi împărțit în transformatoare cu scufundare în ulei și transformatoare de tip uscat. Pentru a îmbunătăți izolarea și condițiile de răcire, miezul de fier și înfășurarea transformatorului sunt scufundate împreună în rezervorul de ulei umplut cu ulei de transformator. În situații speciale, cum ar fi lămpile stradale și iluminatul minelor, se folosesc și transformatoare uscate.

Tip immers în ulei

1. Transformatoare neînchise immerse în ulei: includ în principal S8, S9, S10 și alte produse din serie, utilizate pe scară largă în întreprinderile industriale și miniere, agricultură și clădiri civile.

2. Transformatoare închise cu scufundare în ulei: includ în principal S9, S9-M, S10-M și alte serii de produse, utilizate în mod obișnuit în locuri cu poluare ridicată cu petrol și substanțe chimice din industria petrolieră și chimică.

3. Transformatoare sigilate immerse în ulei: disponibile în principal în BS9, S9-, S10-, S11-MR, SH, SH12-M și alte serii de produse, pot poate fi utilizat pentru distribuția de energie în diferite locuri, cum ar fi întreprinderi industriale și miniere, agricultură și clădiri civile.

În plus, există diverse transformatoare speciale pentru scopuri specifice. De exemplu, transformatoare de înaltă tensiune pentru testare, transformatoare pentru cuptoare electrice, transformatoare pentru sudare și transformatoare pentru circuite cu tiristoare, Transformatoare de tensiune și transformatoare de curent pentru instrumente de măsură.

Caracteristici de performanta

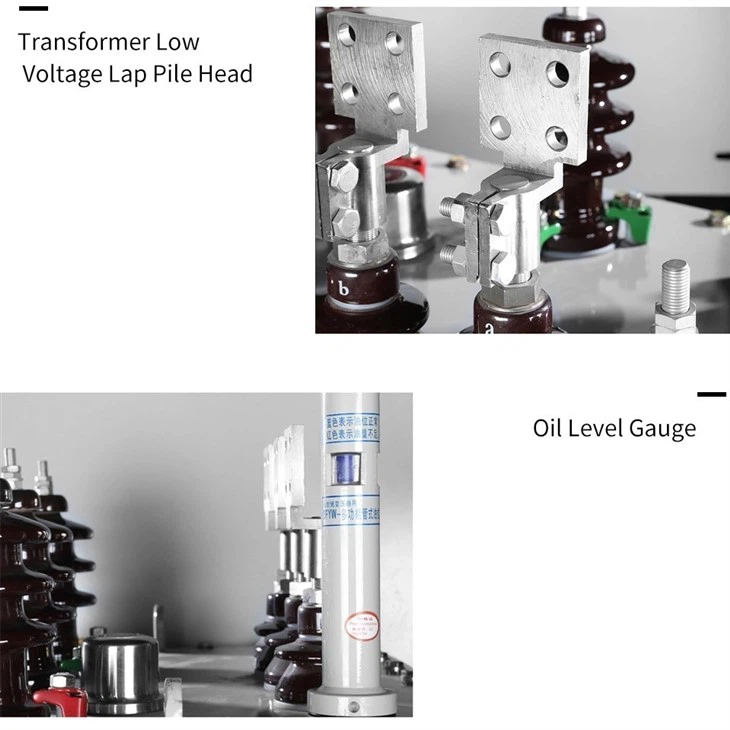

A. Înfășurarea de joasă tensiune a transformatoarelor imersate în ulei adoptă în general o structură cilindrică cu înfășurare din folie de cupru, cu excepția firelor de cupru de capacitate mică; Înfășurarea de înaltă tensiune adoptă o structură cilindrică cu mai multe straturi, asigurând o distribuție echilibrată a spirelor de amperi, scurgeri magnetice scăzute, rezistență mecanică ridicată și rezistență puternică la scurtcircuit.

b. Miezul de fier și înfășurarea adoptă fiecare măsuri de fixare, iar părțile de fixare, cum ar fi înălțimea și cablurile de joasă tensiune ale dispozitivului, sunt echipate cu piulițe anti-slăbire cu autoblocare. Ele adoptă o structură de miez neatârnată și pot rezista denivelărilor de transport.

c. Bobina și miezul de fier sunt uscate în vid, iar uleiul de transformator este filtrat și injectat folosind un proces de vid pentru a minimiza umiditatea din interiorul transformatorului.

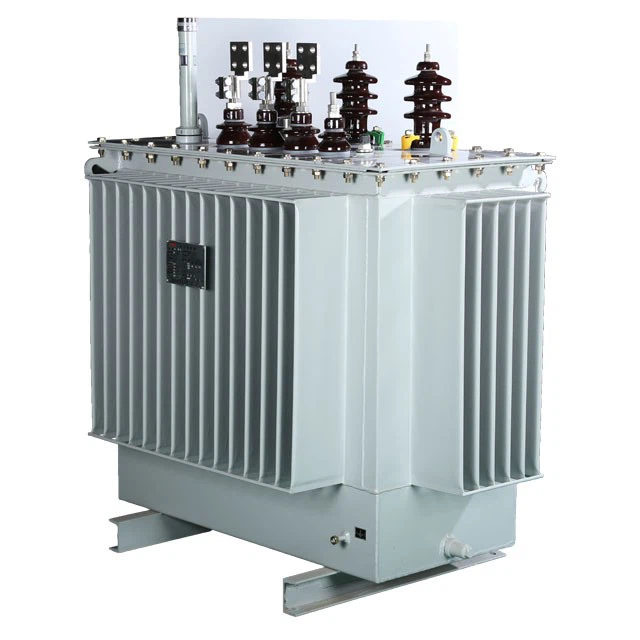

d. Rezervorul de ulei adoptă plăci ondulate, care au funcție de respirație pentru a compensa schimbarea de volum a uleiului cauzată de schimbările de temperatură. Prin urmare, acest produs nu are rezervor de stocare a uleiului, ceea ce reduce evident înălțimea transformatorului.

e. Datorita inlocuirii rezervorului de stocare a uleiului cu foi ondulate, uleiul de transformator este izolat din exterior, impiedicand eficient intrarea oxigenului si a apei, ceea ce poate duce la scaderea performantelor de izolare.

f. Pe baza celor cinci puncte de performanță de mai sus, se asigură că transformatorul cu scufundare în ulei nu necesită înlocuirea uleiului în timpul funcționării normale, reducând considerabil costul de întreținere al transformatorului și prelungind durata de viață a acestuia.

Puncte cheie de selecție

Încărcați natura

1) Când există un număr mare de sarcini primare sau secundare, este recomandabil să instalați două sau mai multe transformatoare. Când oricare dintre transformatoare este deconectat, capacitatea transformatoarelor rămase poate satisface consumul de energie electrică al sarcinilor primare și secundare. 1, Sarcina secundară trebuie să fie concentrată cât mai mult posibil și să nu fie prea dispersată.

2) Când capacitatea de încărcare sezonieră este mare, trebuie instalate transformatoare speciale. De exemplu, sarcina de aparate de aer condiționat și congelatoare din clădirile civile mari și sarcina de încălzire încălzire electrică.

3) Când sarcina concentrată este mare, trebuie instalate transformatoare speciale. Cum ar fi echipamente mari de încălzire, mașini mari cu raze X, cuptoare cu arc electric etc.

4) Când sarcina de iluminat este mare sau utilizarea unui transformator comun pentru alimentare și iluminat afectează grav calitatea iluminării și durata de viață a becului, se poate instala un transformator de iluminat dedicat. În general, puterea și iluminatul împart un transformator.

Mediu de utilizare

În condiții normale medii, pot fi selectate transformatoare cu scufundare în ulei sau transformatoare de tip uscat, cum ar fi substație electrică independentă sau atașată pentru întreprinderi industriale și miniere, agricultură și substație electrică independentă pentru zone rezidențiale. Transformatoarele disponibile pentru selecție includ S8, S9, S10, SC (B) 9, SC (B) 10 etc.

Mediu de temperatură

① Menține stabilitatea pe termen lung la o temperatură de 220 de grade

② Capabil să reziste la funcționare pe termen scurt la o temperatură de 350 de grade

③ Menține performanța stabilă pe o gamă largă de temperatură și umiditate

④ La o temperatură de 250 de grade, nu se va topi, nu curge sau nu va susține arderea

⑤ Nu vor fi emise gaze toxice sau corozive la o temperatură de 750 de grade

Cerințe de instalare

1. Pista de fundație a transformatorului trebuie să fie orizontală, iar conservatorul de ulei trebuie să aibă o pantă de 1-1,5%.

2. Transformatoarele trebuie întărite.

3. Cablurile primare și secundare ale transformatorului nu trebuie să provoace stres asupra bucșei.

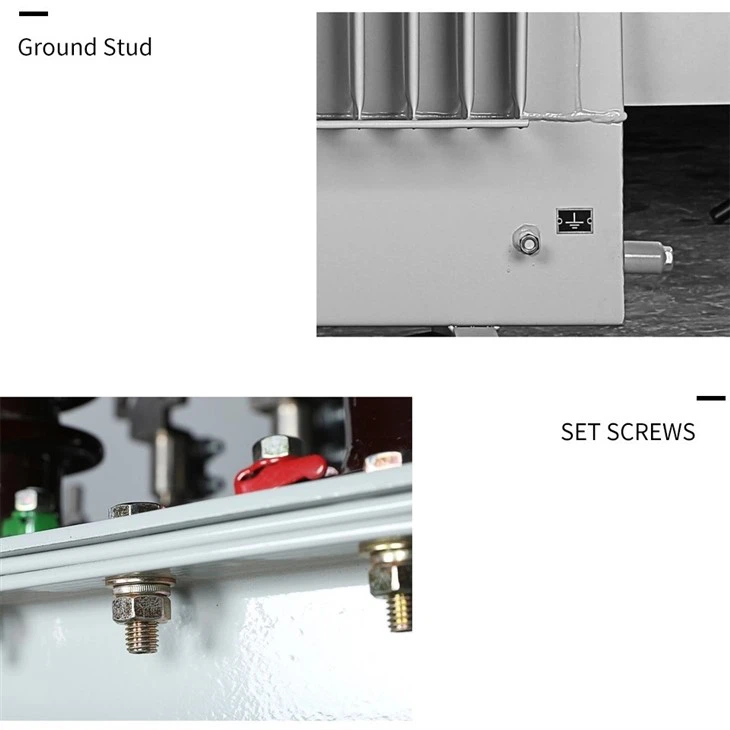

Carcasa transformatorului este ferm conectată la punctul neutru și la dispozitivul de împământare pentru a forma o trinitate de 800KVA (instalați releu de gaz).

caracteristică

avantaj

1. Uleiul de transformator are o izolare bună și o conductivitate termică bună, în timp ce uleiul de transformator este ieftin.

2. Poate rezolva problema disipării căldurii de mare capacitate și izolarea de înaltă tensiune în transformatoare.

dezavantaj

1. Uleiul de transformator este inflamabil și poate arde și exploda atunci când întâlnește flăcări

2. Uleiul de transformator este dăunător sănătății umane

3. Uleiul de transformator trebuie inspectat regulat

4. Performanța de etanșare a transformatoarelor cu scufundare în ulei este slabă și ar trebui să fie îmbătrânită, ceea ce duce la scurgeri severe de ulei în locul de operare, care afectează funcționarea în siguranță a echipamentului și afectează, de asemenea, mediul înconjurător

5. Nivelul de izolație al transformatoarelor imersate în ulei este scăzut și sunt proiectate și fabricate în conformitate cu izolația Clasa A

Traducere pentru : Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Transformator de distribuție MT/JT trifazat cu înfășurări MT și JT în putere de cupru bobinat P=160KVA
- Conformitate: standard NFC 52 100 - 52 112 și 52 113 sau echivalent în substanță
- Racire naturala: ONAN
- Reglarea tensiunii MT: prin oprire +/- 5% în cinci (5) poziții
- Tip: pe post H61
- Putere nominala: 160KVA
- Tensiune nominală primară: 20,000V ± 5%
- Tensiune secundară: 410V fără sarcină între faze / 240V între fază și neutru
- Frecventa: 50 Hz
- Tensiune de scurtcircuit: 4%
- Pierdere în gol mai mică sau egală cu 300W
- Pierdere de sarcină mai mică sau egală cu 2000W
- Cuplaj: Dyn11 cu neutru de iesire
- Incrucisari MT si JT: din portelan





















Q5: Este disponibil OEM/ODM?

A: Da, este! Produsele noastre pot fi personalizate. Avem echipe de proiectare și ingineri, putem personaliza produsele în funcție de desenul sau cerințele clienților.



Q6: Sunteți producător sau companie comercială?
R: Suntem o fabrică, ca producător 100% profesionist cu 20 de ani de experiență în producător, am putea produce produse conform cerințelor clienților și am putea, de asemenea, controla calitatea produselor 100%.



Q7: Prețul poate fi negociat?

R: Da, pretul este negociabil. Poate fi schimbat în funcție de cantitatea sau pachetul dvs



Q8: Ce zici de inspecție?

R: Avem întregul sistem de inspecție, de la materia primă până la produsele finale, include testul de creștere a temperaturii, testul de tip conductor de test de pulverizare cu sare, testul de viață mecanic.



Q9: Care sunt termenii de plată?

R: TT, Paypal, Western Union, asigurarea comercială Alibaba și L/C sunt acceptabile. 30% T/T în avans, sold de 70% înainte de expediere.



Q10: Care este serviciul oferit de companie?

R: Avem o echipă de ingineri profesioniști care poate proiecta și dezvolta matrița pentru a ajunge la cerințe diferite ale clienților.

Avem, de asemenea, echipa de vânzări pentru a oferi servicii bune de la pre-vânzare la post-vânzare.





Acest produs este de obicei personalizat.
Suntem producători și avem un departament tehnic profesionist care poate proiecta și oferi soluții în funcție de nevoile clienților.
Vă rugăm să faceți clic pe butonul de mai jos pentru a ne trimite informațiile, iar personalul nostru de vânzări vă va contacta pentru a vă furniza desenele de proiectare



Iată exemplele clienților noștri pentru referință

CLIENȚI SUA

Fișă de date N grad 1-A: Transformator H{61 20kV/400V de 100kVA

DENUMIREA	UNITATE	DATE SPECIFICE	DATELE CANDIDATULUI
Creator		De indicat
Standard de referință		IEC 60076
Tip		Fază
TVA		Ermetic
Execuţie		Tropicalizat
Dielectric		Ulei fără PCB
Instalare		Pe stâlp
Temperatura ambiantă de funcționare	grad	45
Frecvența nominală	Hz	50
Putere nominală	Kva	100
Tensiune primară nominală	Kv	20
Nivel de izolare atribuit școlii primare	Kv	24
Numărul de faze în școala primară		03
Tensiune secundară	V	400/230
Interval de reglare a tensiunii pe partea M când este descărcat	%	±2.5
Cuplare		DYn11
Tensiune de scurtcircuit	%	4 – 4.5
Dimensiuni neutre pentru o sarcină	%	100
Pierderi maxime de vid	W	230 - 460
Pierderi datorate sarcinii Maxi	W	1450 - 2350
Temperatura maximă a uleiului la starea de echilibru	grad	55
Temperatura maximă a înfășurărilor în regim staționar	grad	60
Material de bobinaj		Cupru electrolitic
Nivel maxim de zgomot	Db	52
Menținerea frecvenței industriale de 50 Hz, 1 min	Kv	50 – 70
Rezistență la unde de șoc (1,2/50 micros)	Kv	125 - 170
Răcire		PE O
Plăcuță de identificare		01
Legătura de împământare		01
Dimensiuni Inaltime/latime/adancime	mm x mm x mm	1200 X 1270 X 820
Masa totală a transformatorului, inclusiv uleiul	Kg	700
Masa de ulei	Kg	160
A PICTA
		Tropicalizat și anti-rugină
	Număr	Straturi
		Liant
		Culoare
		Planuri și diagrame tehnice de furnizat.



DACĂ AI NEVOIE DE MAI MULTE DETALII, NU NU CONTACTAȚI
