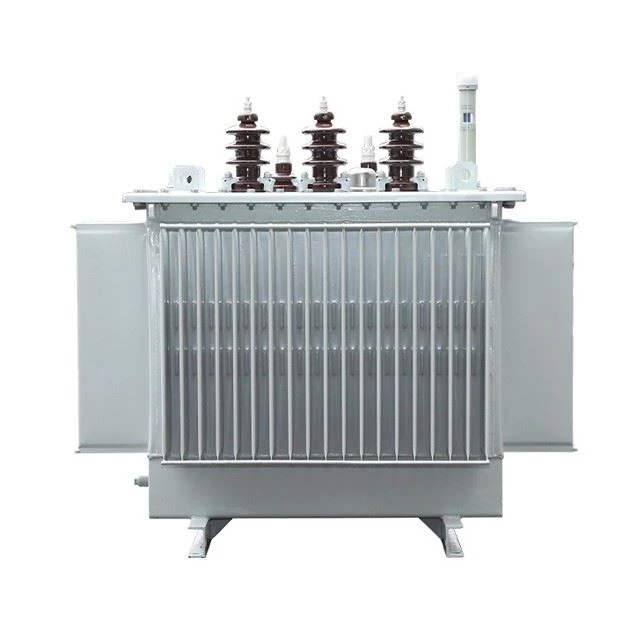

35/0.4KV H59 Transformator montat pe tampon de ulei

Miezul de fier al transformatorului cu pierdere redusă de energie din seria H59 produs de compania noastră adoptă o structură laminată. Acest produs se bazează pe absorbția completă a tehnologiei avansate și a procesului de transformator immers în ulei domestic, combinat cu nivelul tehnic al companiei noastre, punând fiabilitatea produsului pe primul loc, în același timp, pierderea fără sarcină și fără -curenții de sarcină ale produsului sunt mult reduse.

Trimite anchetă

Descriere

35/0.4KV H59 transformator montat pe tampon de ulei

Ditransformatoare de distribuție cu scufundare în ulei cu putere nominală de la 25 la 2500 kVA și Tensiune 6-36/0,4 (0,23)kV. In sistem de transmisie si distributie a energiei 50/60 Hz pentru alimentare si iluminat in domeniul industrial si agricol. Transformatoarele de distribuție sunt produse wiTensiune nominală în înfășurarea primară 6 până la 36 kV. Tensiunea nominală în înfășurarea secundară este de 0,4 sau 0,23 kV. Schema și grupul de conexiune a înfășurărilor U/Un-0 sau D/Un-11 etc. La cererea clientului este posibil să se realizeze transformatoare cu diferite conexiuni ale tensiunii și alte soluții de construcție. Reglementarea VoLajul se face ca urmare a deplasarii intrerupatorului, de catre transformatorul detasat dem rețeaua de tensiune atât înaltă (HV) cât și joasă (LV).

Tensiunea este reglată pe partea HV pentru ±2x2,5 procente din valoarea nominală. Introducerile exterioare HV și LV sunt detașabile, iar trecătorii sunt fabricați din izolatori din porțelan. La un curent mare de 1000 A și mai mult pe curentul de miez dur sunt cleme de contact înșurubate corespunzător cu spatula, ceea ce asigură conectarea șinei sau atașarea cablului. Expansabilitatea uleiului asigură funcționarea adecvată a transformatorului la diferite condiții meteorologice și fluctuații de temperatură. Dezumidificatorul este instalat pentru a furniza aer uscat în transformator.

Pentru măsurarea temperaturii straturilor superioare de ulei de pe carcasă este instalat un termometru. Transformatoarele cu putere nominală de la 400 la 2500 kVA sunt ocupate cu puțuri de instalat în bază.

Caracteristici

1. Bobina adoptă o structură de forță de scurtcircuit axială scăzută. Când transformatorul este scurtcircuitat, acesta poate reduce foarte mult forța axială de scurtcircuit și poate îmbunătăți considerabil capacitatea de a rezista la scurtcircuit. 2. Toate șuruburile și piulițele de pe suprafața capacului sunt fabricate din oțel inoxidabil 304, ceea ce îmbunătățește capacitatea de prevenire a ruginii a transformatorului. 3. Fiecare inel de cauciuc de etanșare adoptă cel mai bun material de cauciuc din China, ceea ce prelungește foarte mult durata de viață a inelului de cauciuc de etanșare. 4. Corpul transformatorului adoptă o structură de sprijin de înaltă fiabilitate pentru a asigura o compresie fiabilă a părților superioare și inferioare ale bobinei. Întreaga structură a corpului îmbunătățește capacitatea de a rezista la scurtcircuitați. 5. Acest lucru nu numai că reduce pierderea fără sarcină a transformatorului, dar asigură și faptul că fluxul miezului nu este saturat atunci când transformatorul funcționează sub tensiune, astfel încât a treia armonică a transformatorului este mică.

Specificație

Numărul de faze	Trei faze
Tip de bobinaj	Două înfăşurări
Capacitatea nominală	2000kVA
Tensiune înaltă	10/11kV
Voltaj scazut	0.4kV
Interval de atingere	±2x2,5 procente
Tensiune de impedanță	5 procente
Pierdere de sarcină	18,3 kW
Pierdere fără sarcină	1,94 kW
Curent fără sarcină	0,4 la sută
Frecvență	50/60Hz
Grup de conexiune	Yyn0/Dyn11
Metoda de răcire	PE O
Materialul bobinei	Aluminiu/Cupru
mărimea	2030x1340x2000mm
Greutate	4500 kg

AVANTAJ

1. Economisire de energie:

Comparativ cu vechiul tip S7, pierderile în gol scade cu 10,25% în medie, iar curentul sub sarcină scade cu 37,9%, ceea ce înseamnă că costul de operare este redus cu 18,39%.
2. Durată de viață fiabilă pe termen lung:
Rezervorul transformatorului complet închis și janta trebuie să fie prinse împreună sau sudate ferm. Izolarea dintre ulei și aer menține izolația departe de umiditate, ceea ce reduce îmbătrânirea izolației și îmbunătățește durata de viață.
3. Fără debarcare:
Fără dezvăluire înainte de operare, astfel încât costul său este economisit.
4. Fara intretinere
5. Zgomot redus:
Structura afectată în design, material nou și tehnologie nouă adoptată și zgomot redus.
6. Dimensiune mică și aspect artistic:
Datorită plăcii ondulate utilizate pentru radiații, volumul de ulei este modificat prin ajustare și compensare prin dilatarea și contracția plăcii ondulate atunci când temperatura uleiului este schimbată. Rezervorul ondulat este de dimensiuni mici și arată bine.

Date tehnice ale transformatorului de distribuție seria H59:

Capacitate nominală (KVA)	Tensiune nominală (KV)	Grup de vectori	Impedanta (procent)	Pierdere fără sarcină/ Pierdere de sarcină (KW)	Curent fără sarcină (procent)
10	(HV) 11 10.5 10 6.3 6 (LV) 0.4 0.69	Yyn0, Dyn11	4	0.065/0.4	3.5
20				0.08/0.52	3.0
30				0.1/0.63(0.6)	2.3
50				0.13/0.91(0.87)	2.0
63				0.15/1.09(1.04)	1.9
80				0.18/1.31(1.25)	1.9
100				0.2/1.58(1.5)	1.8
125				0.24/1.89(1.8)	1.7
160				0.28/2.31(2.2)	1.6
200				0.34/2.73(2.6)	1.5
250				0.4/3.2(3.05)	1.4
315				0.48/3.83(3.65)	1.4
400				0.57/4.52(4.3)	1.3
500				0.68/5.41(5.15)	1.2
630			4.5	0.81/6.2	1.1
800				0.96/7.5	1.0
1000				1.15/10.3	1.0
1250				1.36/12.0	0.9
1600				1.64/14.5	0.8
2000				1.96/19.8	0.8
2500				2.31/23.0	0.7

Notă: Interval de înaltă presiune: ± 5 la sută sau ± 2 × 2,5 la sută; Frecventa: 50 HZ
