Transformator trifazat de distribuție imersat în ulei
Transformatoarele de putere imersate în ulei au avantajele pierderii reduse, zgomotului redus și eficienței ridicate și sunt de dorit pentru efecte bune de economisire a energiei și reducerea poluării.
Descriere

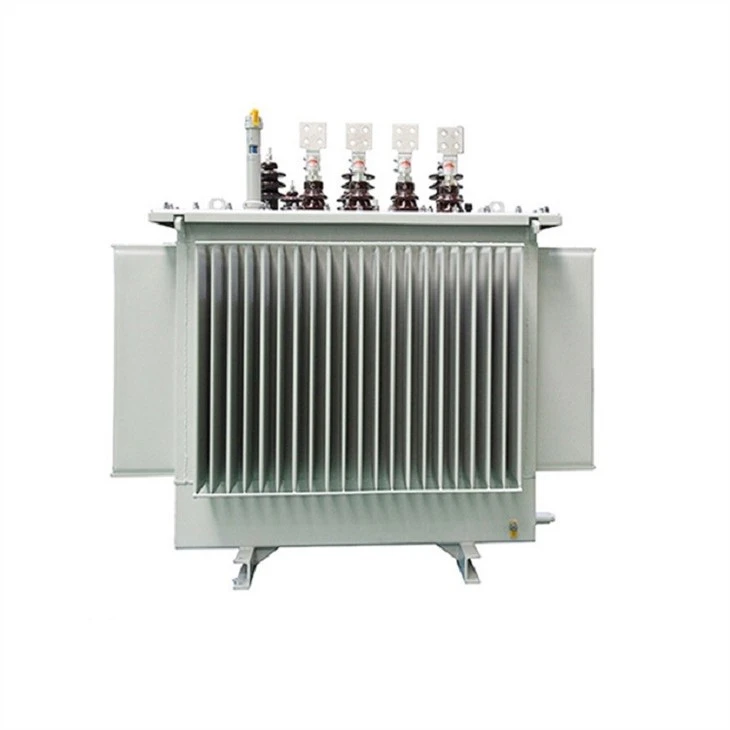

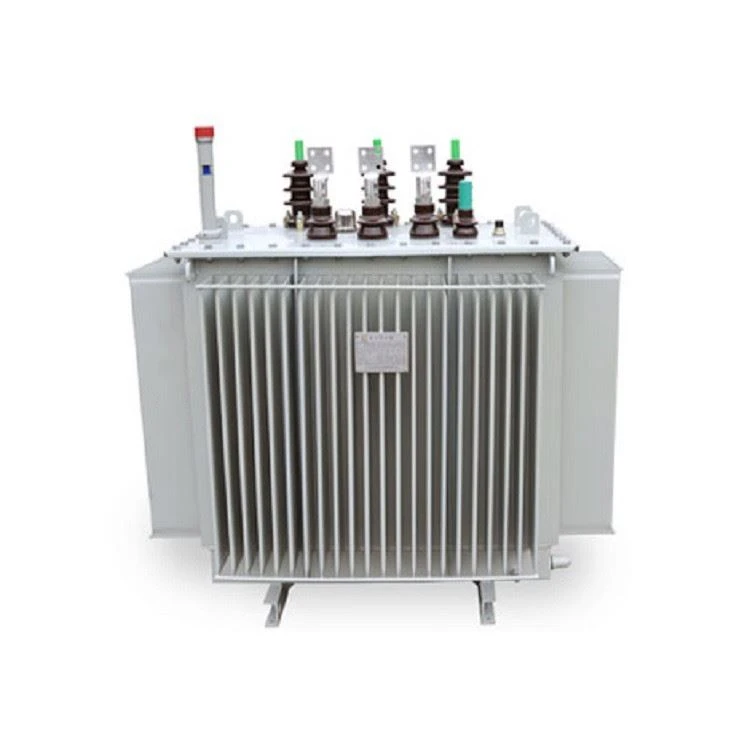

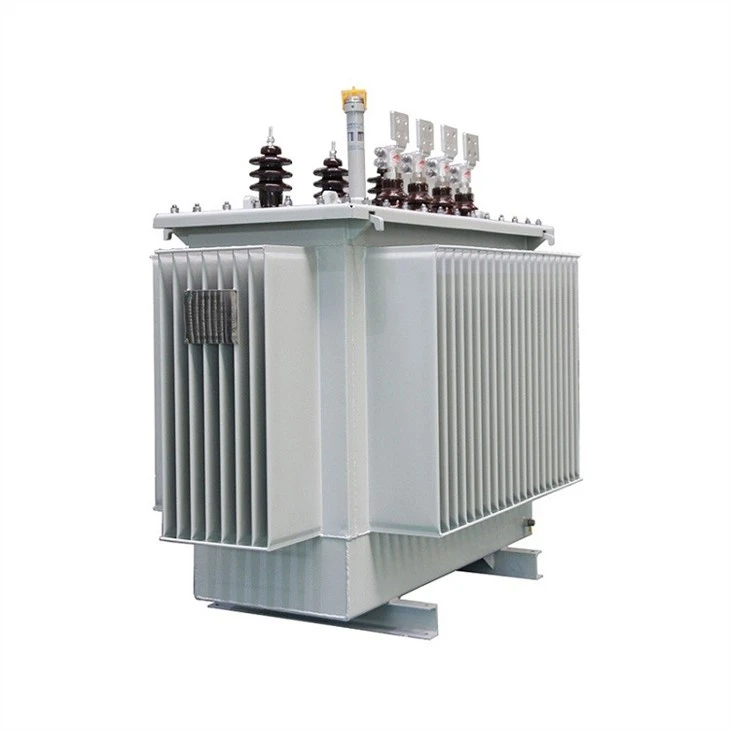

Transformator trifazat de distribuție imersat în ulei
Caracteristici:
1. Miezul de fier este realizat din foi și benzi de oțel siliciu, care este aproape de secțiunea circulară circulară fără îmbinări și fără gradare. Jugul de fier și coloana miezului de fier sunt conectate cu colțuri rotunjite, iar miezul de fier este închis.
2. Bobinele de înaltă și joasă tensiune sunt înfășurate direct pe miezul de fier, iar cele două bobine au o concentricitate bună și o rezistență puternică la scurtcircuit.
3. Eliminați conservatorul de ulei și adoptați un rezervor de ulei ondulat. Modificarea volumului de ulei cauzată de temperatură este ajustată prin reglarea elastică a foii ondulate, care izolează uleiul de transformator de aer și îi prelungește durata de viață.
4. Rezervorul de combustibil ondulat are o creștere scăzută a temperaturii, spațiu redus și aspect frumos.
5. Prelucrarea de bază este complet mecanizată, ceea ce reduce intensitatea muncii, îmbunătățește calitatea produsului și stabilizează calitatea.
Parametri tehnici:
Capacitatea nominală | Combinație de tensiune | Clasa conexiunii înfășurării | Pierdere fără sarcină (W) | Pierdere de sarcină (W) | Impedanță scurtcircuit (%) | Curent fără sarcină (A) | ||
Tensiune înaltă (kV) | Interval de atingere de înaltă tensiune (%) | Tensiune scăzută (kV) | ||||||
30 | 6 6.3 6.6 10 10.5 11 | ±5 ±2×2.5 | 0.4 | Dyn11 | 100 | 630 | 4.0 | 1.8 |
50 | 130 | 910 | 1.6 | |||||
63 | 150 | 1090 | 1.5 | |||||
80 | 180 | 1310 | 1.5 | |||||
100 | 200 | 1580 | 1.4 | |||||
125 | 240 | 1890 | 1.4 | |||||
160 | 280 | 2310 | 1.3 | |||||
200 | 340 | 2730 | 1.2 | |||||
250 | 400 | 3200 | 1.1 | |||||
315 | 480 | 3830 | 1.1 | |||||
400 | 570 | 4520 | 1.0 | |||||
500 | 680 | 5430 | 1.0 | |||||
630 | 810 | 6200 | 4.5 | 0.9 | ||||
800 | 980 | 7500 | 0.8 | |||||
1000 | 1150 | 10300 | 0.8 | |||||
1250 | 1360 | 12000 | 0.7 | |||||
1600 | 1640 | 14500 | 0.6 | |||||
2000 | 1940 | 18300 | 0.6 | |||||
2500 | 2290 | 21200 | 0.5 | |||||
Fabrica noastra
Certificate
Vizita clientului
Notificare comandă
1. Capacitate nominală
2. Tensiune nominală de înaltă și joasă tensiune
3. Eticheta grupului de conexiuni
4. Impedanță de scurtcircuit
5. Atingeți gama
6. Frecvența
7. Alte cerințe speciale.
