Substație compactă de distribuție prefabricată

Substație compactă de distribuție prefabricată

Sunt disponibile stații de distribuție compacte prefabricate în stilul Uniunii Europene sau american. 12kV, 15kV, 24kV, 36kV.

LV echipat cu HV RMU poate fi instalat opțional împreună cu un compensator de putere reactivă sau un filtru de armonice.

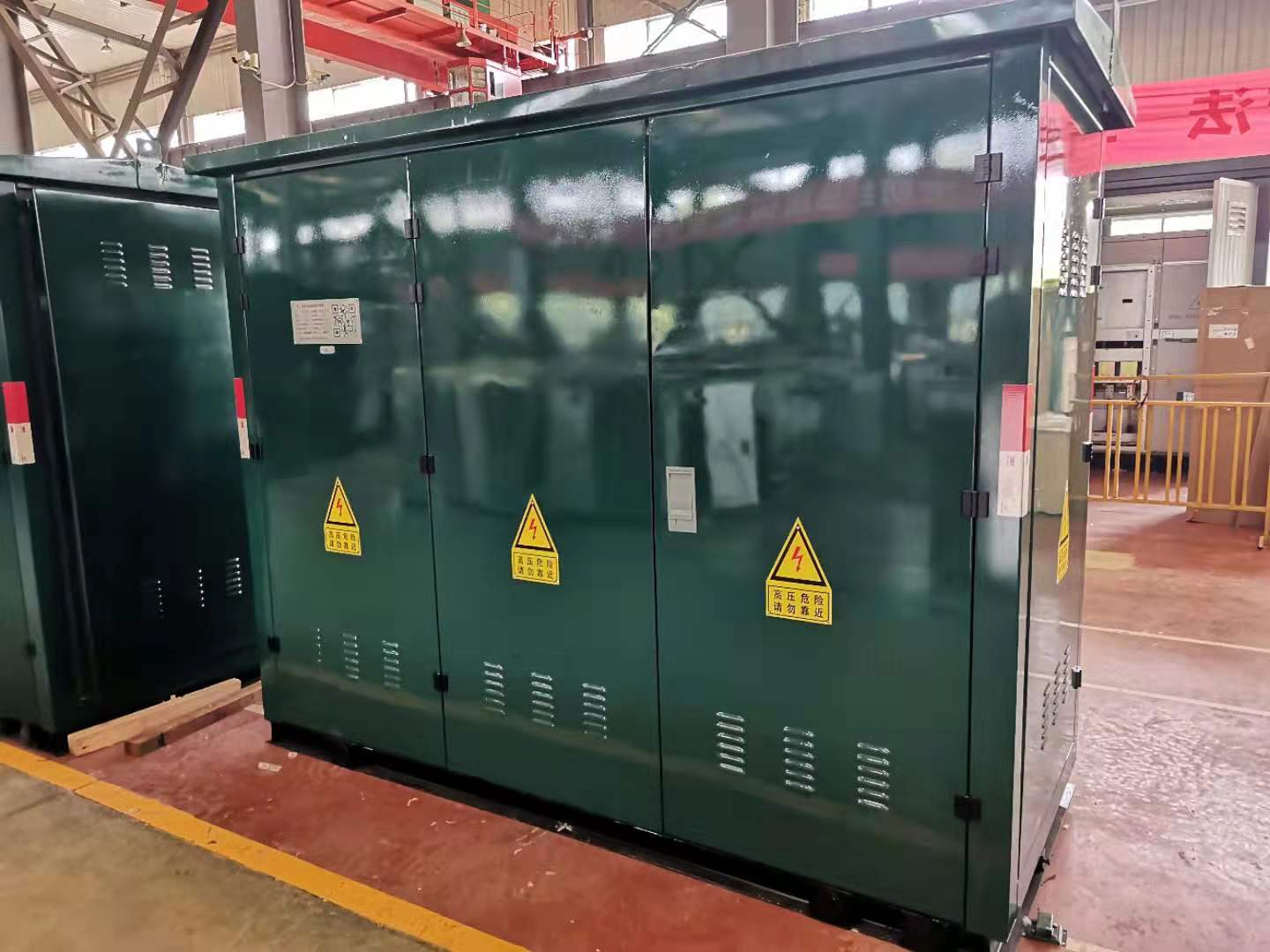

Substație tip cutie inteligentă:

Substația prefabricată de tip cutie-este unul dintre cele mai economice, convenabile, eficiente și de ultimă generație echipamente de distribuție a energiei. Asamblați aparate de comutație de înaltă tensiune de 12kV (15kV, 24kV, 36kV opțional); transformatorul și aparatul de comutație de joasă tensiune-sunt împreună și sunt mobile, asamblate în fabrică.

Substațiile prefabricate de tip cutie-(denumite în continuare substații cutie) au multe avantaje, cum ar fi: seturi complete, dimensiuni mici, amprentă mică, acces la centrul de sarcină, calitate îmbunătățită a energiei, pierderi reduse de circuit, timp scurt de alimentare cu energie, locație flexibilă, adaptabilă la instalare, Are avantajele asamblarii comode, funcționării fiabile, investiții reduse și rezultate rapide. Este utilizat pe scară largă în distribuția de energie urbană, clădiri-înalte, zone rezidențiale, parcuri și autostrăzi, precum și câmpuri petroliere, întreprinderi industriale și miniere și zone de construcții temporare. Produsele sunt conforme cu GB/T17467-1998<, DL/T537-1993 <<6-35KV box substation ordering technical standards>>și alte standarde.

În China, sunt utilizate în mod obișnuit stațiile de tip cutie în stil european, cu trei părți fiecare constând dintr-o cameră, formând o structură „mu” sau „pin”. Modelele utilizate în mod obișnuit includ ZBW și XWB. Camera de înaltă tensiune a transformatorului cutie în stil european este un comutator de sarcină de rețea inelă, linie dublă sau unitate terminală, cu un volum mic și compatibilitate cu dulapul rețelei inelare. Adoptarea unui design compact sigur și fiabil, cu funcție cuprinzătoare de interblocare anti-operare greșită, fiabilitate ridicată și operare și întreținere convenabilă. Echipamentele de înaltă tensiune adoptă în general o combinație de comutator de sarcină și siguranță. Siguranța este echipată cu un element de lovire. După ce siguranța este arsă, percutorul va împinge mecanismul de eliberare, iar comutatorul de sarcină trifazat se va deschide în același timp pentru a evita operarea cu pierderea de fază. În același timp, dacă se folosește un mecanism de acționare electric, se poate implementa funcția de automatizare a distribuției. Ieșirea cablului de 10 kV a structurii rețelei inelare este echipată cu un indicator de eroare la pământ și un senzor de secvență zero. Transformatoarele pot fi de tip immers în ulei sau uscate, cu cablare D, yn11. Având în vedere disiparea nefavorabilă a căldurii, poate fi utilizată ventilația naturală sau ventilația forțată de sus. Camera de joasă-tensiune este echipată cu contorizare și compensare a puterii reactive, iar circuitul secundar și numărul de linii de ieșire pot fi proiectate în funcție de nevoile utilizatorului pentru a răspunde diferitelor nevoi. Carcasa exterioară este realizată din tablă de oțel sau din aliaj, cu un capac superior cu dublu-strat și izolație bună. Aspectul și culoarea pot fi coordonate cu mediul. Camera de-tensiune înaltă, camera transformatorului și camera de-joasă tensiune sunt separate în compartimente independente prin partiții. Pentru monitorizare și întreținere, în fiecare compartiment sunt instalate dispozitive de iluminat, iar întrerupătorul de iluminat este controlat de ușă

Exploatarea stației Box

1. Stația de tip cutie trebuie amplasată într-un loc relativ înalt, nu în zone joase-, pentru a preveni intrarea apei de ploaie în cutie și a afecta funcționarea echipamentului. La turnarea platformelor de beton, trebuie lăsate goluri pe părțile de înaltă și joasă tensiune pentru a facilita pozarea cablurilor în interior și în exterior. La excavarea fundației, dacă se întâlnește pământul format prin acumularea de gunoi sau sol coroziv, acesta trebuie săpat pe sol solid, apoi umplut cu sol de bună calitate și compactat, iar apoi umplut cu trei straturi de pământ sau pietriș pentru a asigura stabilitatea fundației.

2. Împământarea și conexiunea neutră a stației de tip cutie au o rețea comună de împământare. Grila de împământare adoptă, în general, metoda de a conduce piloți de împământare la cele patru colțuri ale fundației și apoi de a le conecta ca un întreg. Trebuie să existe două conexiuni fiabile între stația de tip cutie și rețeaua de împământare. După funcționare, conexiunea de împământare trebuie verificată în mod regulat pentru a se asigura că nu este slăbită sau corodata. Măsurați în mod regulat rezistența de împământare, care nu depășește 4 Ω.

3. Stația de tip cutie adoptă în principal o răcire naturală cu circulație a aerului. Prin urmare, resturile nu ar trebui să fie îngrămădite în jurul acestuia, în special pe ușa camerei transformatorului. Orificiile de ventilație ale jaluzelelor trebuie, de asemenea, îndepărtate în mod regulat pentru a se asigura că echipamentul nu depășește temperatura maximă admisă.

După ce întrerupătorul de circuit de joasă{0}}tensiune se declanșează, trebuie identificată cauza înainte de a putea fi transmisă puterea pentru a preveni extinderea accidentului.

5. Camera de înaltă-tensiune a substației de tip cutie trebuie să fie echipată cu paratrăsnet din oxid de zinc, iar metoda de instalare ar trebui să fie convenabilă pentru testare și înlocuire.

6. Echipamentele, cum ar fi întrerupătoarele de rețea inelă, transformatoarele, paratrăsnetele etc. din camera de-înaltă tensiune trebuie să fie inspectate și întreținute în mod regulat, defectele trebuie descoperite și tratate în timp util, iar testele preventive de izolație trebuie efectuate în mod regulat. Dacă este întrerupt pentru mai mult de 3 luni și este repus în funcțiune, trebuie efectuat un test preventiv complet al proiectului.

7. Pentru a înlocui o siguranță de-înaltă tensiune fără capacitatea de întrerupere, transformatorul trebuie să fie oprit, iar interblocarea mecanică trebuie eliberată corespunzător în timpul funcționării și trebuie utilizată o tijă de operare izolată.

8. Toate orificiile pentru cabluri de intrare și de ieșire ale stației de tip cutie trebuie sigilate pentru a preveni intrarea animalelor mici și provocarea de accidente.

9. Trebuie să aibă un semn de avertizare privind „pericol de înaltă tensiune” și un număr de plăcuță pentru echipamentele electrice

Configurația părții de-înaltă tensiune a transformatorului cutiei

(1) Transformatorul cutie este împărțit în tip de terminal și tip de rețea inel, pe baza metodei de cablare primară pe partea de-înaltă tensiune. Transformatorul de tip cutie de borne nu trebuie să ia în considerare cablarea suplimentară: dacă partea de înaltă-tensiune este una în ieșire multiplă sau multiplă într-o ieșire (mai ales una în două ieșiri sau trei ieșiri, sau două într-una ieșire sau două ieșiri), poate fi considerat ca un transformator de tip cutie de rețea inelară.

(2) Transformatoarele de tip cutie în stil european au configurații de întrerupător pe partea de înaltă-tensiune, precum și protecție combinată cu siguranțe comutatoare de sarcină. Având în vedere costul transformatoarelor cutie, pentru transformatoarele cutie cu o capacitate care nu depășește 800 kV · A și cerințe reduse pentru configurația de protecție laterală de înaltă-tensiune, cea din urmă este adesea folosită.

(3) Întrerupătoarele de sarcină de înaltă-tensiune configurate în transformatoarele de tip cutie în stil european sunt în mare parte comutatoare de sarcină cu hexafluorură de sulf FLN-12.

(4) Curentul nominal al siguranței topite de-înaltă tensiune pentru protecție este selectat conform următoarei formule:

Irr=KIgmax

În formulă, Irr - curent nominal al topiturii, A; Coeficientul K -, în general luat ca 1,3:

Igmax - Curentul nominal pe partea de-înaltă tensiune a transformatorului.

(5) Având în vedere siguranța funcționării și întreținerii, configurația laterală de înaltă-tensiune a transformatoarelor de tip cutie europeană ar trebui să îndeplinească următoarele cerințe.

① Când întrerupătorul de sarcină este deconectat, există un dispozitiv de împământare pentru a asigura siguranța întreținerii.

② Comutatorul de sarcină și comutatorul de izolare asigură blocarea reciprocă pentru a asigura funcționarea în siguranță.

Conditii de mediu:

Altitudine: 1000 m și mai jos.
Temperatura ambiantă: - 25 ~ +40 C.

Viteza vântului: nu mai mult de 35 m/s.
Umiditate relativă: nu mai mult de 90% (+25 C).
Accelerație orizontală seismică: nu mai mult de 0,4 m/s, accelerație verticală: nu mai mare de 0,2 m/s.
Locul de utilizare: nu trebuie să existe materiale conductoare, prăfuite, periculoase, corozive, inflamabile și explozive dăunătoare metalelor și izolatorilor.

Caracteristici:

1) Suprafață ocupată mai mică
2) Ferme și de încredere
3) Ușor de mutat, frumos și practic
4) Costul său este scăzut, iar perioada de instalare este scurtă

Specificatii tehnice principale:
