20/0,4KV Centrală electrică tablou de distribuție

20/0,4KV tablou electric substație de distribuție

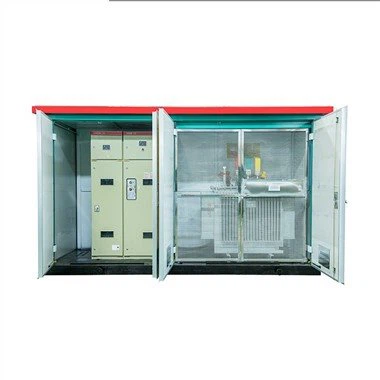

Descrierea stației tip box

Dulapul de comutare de tip închis din metal ca este un dispozitiv de interior trifazat ca 50HZ. Este utilizat în centrale electrice, sistem de substație tensiune nominală 35 kV, curent maxim nominal 2000 A tensiune maximă nu mai mult de 40,5 kV magistrală unică sau magistrală unică secționată seturi de echipamente de distributie.

Acest dispozitiv de comutare îndeplinește cerințele DL/ t404-91, IEC298, GB3906 și alte standarde și are funcțiile de a preveni funcționarea greșită a întreruptorului, împingerea și tragerea căruciorului cu sarcină, linie de împământare, transmisie de putere cu linie de împământare. și intervalul de încărcare accidentală (denumit „cinci măsuri de precauție”).

Stația de tip cutie este potrivită pentru cartierul rezidențial, schimbarea publică urbană, centrul plin de viață, puterea de construcție și așa mai departe. Utilizatorii pot alege schimbarea tipului de cutie în funcție de diferite condiții de utilizare și grad de încărcare. De la apariția substației cutie, aceasta s-a dezvoltat foarte rapid. În țările dezvoltate, 70% din transformatoarele de distribuție au fost dezvoltate, iar Statele Unite au reprezentat 90%. Dezvoltarea rapidă a modernizării urbane a Chinei și renovarea rețelei de distribuție urbană va fi aplicată pe scară largă.condiția mediului.
Stațiile de tip box sunt utilizate în rezidențiale înalte, vile luxoase, parcuri pătrate, zone rezidențiale, fabrici mici și mijlocii, mine, câmpuri petroliere și energie electrică de construcție temporară și alte locuri pentru a accepta și distribui energie electrică în sistemul de distribuție.

Conditii de mediu:

Altitudine: 1000 m și mai jos.
Temperatura ambiantă: - 25 ~ +40 C.

Viteza vântului: nu mai mult de 35 m/s.
Umiditate relativă: nu mai mult de 90% (+25 C).
Accelerație seismică orizontală: nu mai mult de {{0}},4 m/s, accelerație verticală: nu mai mare de 0,2 m/s.
Locul de utilizare: nu trebuie să existe materiale conductoare, prăfuite, periculoase, corozive, inflamabile și explozive dăunătoare metalelor și izolatorilor.

Substația de tip european, este un set complet de echipamente noi pentru transformatoare de putere dezvoltate de compania noastră pe baza transformării rețelei urbane naționale, făcând combinația optimă pentru transformatorul de putere sigilat cu scufundare în ulei și componentele electrice de înaltă și joasă tensiune. Prin optimizarea structurii, aparatul de comutare va fi miniaturizat într-o măsură extremă, ceea ce reduce foarte mult suprafața ocupată a transformatorului combinat, cu avantaje precum volum mic, zgomot redus, sursă de alimentare fiabilă, structură rezonabilă, flexibilă pentru instalare, ușor de utilizat și capabil de a merge. adânc în centrul de sarcină în măsura maximă, etc. Poate asambla terminalul de automatizare a rețelei (FTU) în dulapul rețelei inelare de înaltă tensiune, poate realiza detectarea fiabilă a scurtcircuitului și a defecțiunii de împământare monofazată și are funcția de „patru remote”, care facilitează actualizarea automată a distribuției rețelei. Este utilizat pe scară largă în cartierele rezidențiale, centre comerciale, stații, întreprinderi industriale și miniere, aeroporturi, căi ferate, școli, spitale, clădiri înalte și locuri.

Caracteristici:

1) Suprafață ocupată mai mică
2) Ferme și de încredere
3) Ușor de mutat, frumos și practic
4) Costul său este scăzut, iar perioada de instalare este scurtă

Structura Funcției Box Substație

A. Funcția și caracteristicile stației Box

Stația de tip cutie se referă la un dispozitiv de distribuție în aer liber care instalează instalații de comutare și transformatoare de înaltă și joasă tensiune împreună într-o cutie închisă. Funcția principală este de a furniza energia electrică necesară pentru utilizatorii de înaltă sau joasă tensiune. Are urmatoarele caracteristici:

1. Amprentă mică. Instalarea unei substații de tip cutie poate economisi mai mult de două treimi din suprafața terenului în comparație cu construirea unei substații de aceeași dimensiune.

2. Metode flexibile de combinare. Structura stațiilor de tip cutie este relativ compactă, fiecare cutie formând un sistem independent, ceea ce face ca metoda de combinare să fie flexibilă și variabilă. Utilizatorul poate combina liber unele moduri în funcție de situația reală pentru a satisface nevoile diferitelor locuri.

3. Aspect frumos, ușor de coordonat cu mediul. Carcasa cutiei poate fi selectată în diferite culori în funcție de diferite locații de instalare, ceea ce face ușoară coordonarea cu mediul înconjurător. Este deosebit de potrivit pentru zonele dens populate, cum ar fi comunitățile rezidențiale urbane, gări, porturi, aeroporturi, parcuri, centuri verzi etc. Poate fi folosit ca substație fixă ​​sau substație mobilă.

4. Investiții reduse și ciclu scurt de construcție. Stațiile de tip box reduc investițiile cu 40% până la 50% în comparație cu stațiile convenționale de aceeași scară, iar ciclul de construcție și instalare poate fi scurtat semnificativ. În același timp, volumul de lucru zilnic de întreținere al stației de tip cutie este, de asemenea, relativ mic.

B. Tipuri de posturi de tip box

1. Tip de ansamblu

Instalați setul complet de dispozitive de înaltă și joasă tensiune și transformatoare în cutii metalice și lăsați coridoarele de operare în dispozitivele de distribuție de înaltă și joasă tensiune. Acest tip de transformator cutie are un volum mare și este rar folosit în zilele noastre.

2. Tip de dispozitiv combinat

În loc să utilizeze setul complet existent de dispozitive, echipamentele electrice de control și protecție de înaltă și joasă tensiune sunt ambalate direct în cutie, formând un întreg. Designul este considerat fără întreținere, fără coridoare de operare și cu o cutie mică, cunoscută și sub denumirea de transformatoare de cutie în stil european sau transformatoare de cutie obișnuite.

3. Un singur tip de corp

Simplificați dispozitivele de control și protecție de înaltă tensiune și puneți împreună dispozitivele de distribuție de înaltă și joasă tensiune și corpul principal al transformatorului în rezervorul de ulei al transformatorului pentru a forma un întreg, mai mic, aproape de transformatorul cu scufundare în ulei al transformatorului. aceeași capacitate, care este 1/3 din transformatorul de tip cutie european. Cunoscut și ca transformator de cutie în stil american sau transformator de cutie compactă.

C. Structura staţiei Box

1. Structura transformatorului cutie în stil european

(1) În China, sunt utilizate în mod obișnuit stațiile de tip cutie în stil european, cu trei părți fiecare constând dintr-o cameră, formând o structură „mu” sau „pin”. Modelele utilizate în mod obișnuit includ ZBW și XWB. Diagramele de secțiune transversală și de cablare sunt prezentate în figura GYPD00102003-1. Camera de înaltă tensiune a transformatorului cutie în stil european este un comutator de sarcină de rețea inelă, linie dublă sau unitate terminală, cu un volum mic și compatibilitate cu dulapul rețelei inelare. Adoptarea unui design compact sigur și fiabil, cu funcție cuprinzătoare de interblocare împotriva funcționării greșite, fiabilitate ridicată și operare și întreținere convenabile. Echipamentele de înaltă tensiune adoptă în general o combinație de comutator de sarcină și siguranță. Siguranța este echipată cu un element de lovire. După ce siguranța este arsă, percutorul va împinge mecanismul de eliberare, iar comutatorul de sarcină trifazat se va deschide în același timp pentru a evita operarea cu pierderea de fază. În același timp, dacă se folosește un mecanism de acționare electric, se poate implementa funcția de automatizare a distribuției. Ieșirea de cablu de 10 kV a structurii rețelei inelare este echipată cu un indicator de eroare la pământ și un senzor de secvență zero. Transformatoarele pot fi de tip immers în ulei sau uscate, cu cablare D, yn11. Având în vedere disiparea nefavorabilă a căldurii, poate fi utilizată ventilația naturală sau ventilația forțată de sus. Camera de joasă tensiune este echipată cu contorizare și compensare a puterii reactive, iar circuitul secundar și numărul de linii de ieșire pot fi proiectate în funcție de nevoile utilizatorului pentru a satisface diferite nevoi. Carcasa exterioară este realizată din tablă de oțel sau din aliaj, cu un capac superior cu dublu strat și o bună izolație. Aspectul și culoarea pot fi coordonate cu mediul. Camera de înaltă tensiune, camera transformatorului și camera de joasă tensiune sunt separate prin compartimente în compartimente independente. Pentru monitorizare și întreținere, în fiecare compartiment sunt instalate dispozitive de iluminat, iar întrerupătorul de iluminat este controlat de ușă.

2. Structura transformatorului cutie în stil american

(1) Transformatorul cutie în stil american împarte un comutator de înaltă tensiune și un transformator în același rezervor de ulei. Modelele obișnuite de transformatoare de cutie în stil american includ ZB1336, GE și COOPER. Structura și cablajul sunt prezentate în figurile GYPD00102003-2 și GYPD00102003-3.

Transformatorul de cutie în stil american adoptă o structură complet etanșă și complet izolată, cu siguranță ridicată, care poate fi utilizată pentru rețele inelare și terminale. Tensiunea înaltă este controlată de un comutator de sarcină a uleiului cu patru poziții a legăturii trifazate de tip T sau V, așa cum se arată în figura GYPD00202002-04 și GYPD00202002-05

2) Transformatorul adoptă o siguranță de rezervă conectată în serie cu o siguranță conectabilă pentru a oferi protecție. Siguranța de rezervă este instalată în interiorul cutiei și acționează numai atunci când există o defecțiune internă de fază în transformatorul cutiei, folosită pentru a proteja linia de înaltă tensiune. Siguranța cu priză sigură atunci când există un scurtcircuit sau suprasarcină pe partea secundară.

Cablul de înaltă tensiune este conectat la un manșon cu performanțe bune de izolare, care este conectat la mufa cablului cot pentru a etanșa partea sub tensiune. Ștecherul cablului cot este un ștecher izolat complet ecranat, care poate fi încărcat și deconectat complet, echivalent cu un comutator de sarcină. Structura este prezentată în figura GYPD00102003-6, dar dacă este conectată la un punct de scurtcircuit, dopul cot și manșonul trebuie înlocuite.

D. Funcționarea stației Box

1. Stația de tip cutie trebuie amplasată într-un loc relativ înalt, nu în zone joase, pentru a preveni intrarea apei de ploaie în cutie și a afecta funcționarea echipamentului. La turnarea platformelor de beton, trebuie lăsate goluri pe părțile de înaltă și joasă tensiune pentru a facilita pozarea cablurilor în interior și în exterior. La excavarea fundației, dacă se întâlnește pământul format prin acumularea de gunoi sau sol coroziv, acesta trebuie săpat pe sol solid, apoi umplut cu sol de bună calitate și compactat, iar apoi umplut cu trei straturi de pământ sau pietriș pentru a asigura stabilitatea. a fundatiei.

2. Împământarea și conexiunea neutră a stației de tip cutie au o rețea comună de împământare. Grila de împământare adoptă, în general, metoda de a conduce piloți de împământare la cele patru colțuri ale fundației și apoi de a le conecta ca un întreg. Trebuie să existe două conexiuni fiabile între stația de tip cutie și rețeaua de împământare. După utilizare, conexiunea de împământare trebuie verificată în mod regulat pentru a se asigura că nu este slăbită sau corodata. Măsurați în mod regulat rezistența de împământare, care nu depășește 4 Ω.

3. Stația de tip cutie adoptă în principal o răcire naturală cu circulație a aerului. Prin urmare, resturile nu ar trebui să fie îngrămădite în jurul acestuia, în special pe ușa camerei transformatorului. Orificiile de ventilație ale jaluzelelor trebuie, de asemenea, îndepărtate în mod regulat pentru a se asigura că echipamentul nu depășește temperatura maximă admisă.

După ce întrerupătorul de circuit de joasă tensiune se declanșează, cauza trebuie identificată înainte ca puterea să fie transmisă pentru a preveni extinderea accidentului.

5. Camera de înaltă tensiune a stației de tip cutie ar trebui să fie echipată cu paratrăsnet din oxid de zinc, iar metoda de instalare ar trebui să fie convenabilă pentru testare și înlocuire.

6. Echipamentele, cum ar fi întrerupătoarele de rețea inelară, transformatoarele, paratrăsnetele etc. din camera de înaltă tensiune trebuie inspectate și întreținute în mod regulat, defectele trebuie descoperite și tratate în timp util, iar testele preventive de izolație trebuie efectuate în mod regulat. Dacă este întrerupt pentru mai mult de 3 luni și este repus în funcțiune, trebuie efectuat un test preventiv complet al proiectului.

7. Pentru a înlocui o siguranță de înaltă tensiune fără capacitatea de întrerupere, transformatorul trebuie să fie oprit, iar interblocarea mecanică trebuie eliberată corespunzător în timpul funcționării și trebuie utilizată o tijă de operare izolată.

8. Toate orificiile pentru cabluri de intrare și de ieșire ale stației de tip cutie trebuie sigilate pentru a preveni intrarea animalelor mici și provocarea de accidente.

9. Trebuie să aibă un semn de avertizare privind „pericol de înaltă tensiune” și un număr de plăcuță pentru echipamentele electrice

















Q5: Este disponibil OEM/ODM?

A: Da, este! Produsele noastre pot fi personalizate. Avem echipe de proiectare și ingineri, putem personaliza produsele în funcție de desenul sau cerințele clienților.



Q6: Sunteți producător sau companie comercială?
R: Suntem o fabrică, ca producător 100% profesionist cu 20 de ani de experiență în producător, am putea produce produse conform cerințelor clienților și am putea, de asemenea, controla calitatea produselor 100%.



Q7: Prețul poate fi negociat?

R: Da, pretul este negociabil. Poate fi schimbat în funcție de cantitatea sau pachetul dvs



Q8: Ce zici de inspecție?

R: Avem întregul sistem de inspecție, de la materia primă până la produsele finale, include testul de creștere a temperaturii, testul de tip conductor de test de pulverizare cu sare, testul de viață mecanic.



Q9: Care sunt termenii de plată?

R: TT, Paypal, Western Union, asigurarea comercială Alibaba și L/C sunt acceptabile. 30% T/T în avans, sold de 70% înainte de expediere.



Q10: Care este serviciul oferit de companie?

R: Avem o echipă de ingineri profesioniști care poate proiecta și dezvolta matrița pentru a ajunge la cerințe diferite ale clienților.

Avem, de asemenea, echipa de vânzări pentru a oferi servicii bune de la pre-vânzare la post-vânzare.







Acest produs este de obicei personalizat.
Suntem producători și avem un departament tehnic profesionist care poate proiecta și oferi soluții în funcție de nevoile clienților.
Vă rugăm să faceți clic pe butonul de mai jos pentru a ne trimite informațiile, iar personalul nostru de vânzări vă va contacta pentru a vă furniza desenele de proiectare



Iată exemplele clienților noștri pentru referință

Client din Uzbekistan

CERINȚE TEHNICE ȘI CARACTERISTICI ALE ECHIPAMENTULUI
Re:82 seturi substație compactă
Articol- Nu.	Orarul de date tehnice	Unitate	Obligatoriu (la 3000 m	Date oferite
	Cerințe de date de sistem
1.05.10	Conductor de cupru plin pentru împământare
	Producător	-
	Material	-	cupru
	Secțiune transversală	mm2	>50
	Lungime	m	>40
1.05.11	Tije de împământare
	Producător	-
	Tip	-
	Materie!	-
	Lungime	m
	Secțiuni pe tijă	buc
1.6	Substații compacte (opțiunea 1)
	Producător	-		Fengyuan
	Tip	-		În aer liber
	Clasa de protectie generala pentru statie completa	-	IP 44	IP 44
	Materialul carcasei	-		GI
	Dimensiuni totale (l x l x h)
	pentru S/S cu transformator 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ pentru S/S cu transformator 1x100 kVA	mm/mm/mm		3000x1850x2150
	pentru S/S cu transformator 1x160 kVA	mm/mm/mm		3000x1850x2150
	• pentru S/S cu transformator 1x250 kVA	mm/mm/mm		3000x1850x2150
	Greutatea totală
	■ pentru S/S cu transformator 1x50 kVA	Kg		1000 kg.
	■ pentru S/S cu transformator 1x100 kVA	Kg		1000 kg.
	■ pentru S/S cu transformator 1x160 kVA	Kg		1000 kg.
	■ pentru S/S cu transformator 1x250 kVA	Kg		1000 kg.
1.6.1	Echipamente de comutație 20 kV
	Producător	-		Chnt / Echivalent
	Tip	-		RMU de interior



DACĂ AI NEVOIE DE MAI MULTE DETALII, NU NU CONTACTAȚI
